Регулируемый преобразователь DC/DC DCM®

изолированныйпромышленныйс большим входным диапазоном

Обзор продукта

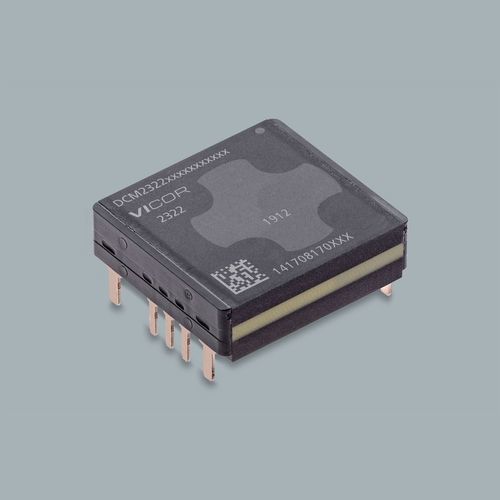

DCM2322T50T1760T60 — это изолированный, регулируемый модуль DC-DC-преобразователя в корпусе 2322 ChiP для сквозного монтажа. Модуль оптимизирован для компактных высокочастотных ZVS (MHz) переключений и для параллельной работы в массивах для увеличения выходной мощности в промышленных приложениях.

Краткие ключевые характеристики

• Корпус: 2322 ChiP сквозного монтажа (0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm)
• Входное напряжение: 30 В
• Выходное напряжение: 15 В
• Выходная мощность: 60 Вт
• Работа в массиве: оптимизировано до 8 единиц

Особенности продукта

• Изолированный, регулируемый DC-DC-преобразователь
• Соответствует требованию SELV (Safety Extra Low Voltage)
• ZVS высокочастотное (MHz) переключение
• Широкий диапазон входного напряжения
• Оптимизирован для параллельной работы в массивах (до 8 модулей) для масштабирования мощности

Доступные материалы

• Технический паспорт (Data Sheet)
• Плата оценки и руководство пользователя (плата оценки: DCM2322E50T1760T60)
• Примечания по применению (работа одиночного модуля, параллельные массивы, рекомендации по пайке ChiP, тепловое управление, методы высокоточной регулировки напряжения)
• Руководство по проектированию (DCM Design Guide)
• Документы по безопасности и сертификаты (CSA, UKCA, cTUVus, CE, CB, отчет по воспламеняемости)

Заказ и цены

• Минимальное количество заказа (MOQ): 25 единиц
• Срок поставки: обычно 40 недель (как указано)
• Примерная розничная цена: 25+ ед. — $121.45; 100+ ед. — $113.91 (USD)

Примечания
Номер платы оценки: DCM2322E50T1760T60. Предназначен для применений, требующих компактной изоляции с регулированием, высокой эффективности и масштабирования мощности через параллельные массивы.

Технические характеристики

• Семейство продукта: DCM® DC-DC Converter Module
• Номер детали: DCM2322T50T1760T60
• Тип корпуса: 2322 ChiP сквозного монтажа
• Размеры корпуса: 0.978 x 0.898 x 0.284 in (24.84 x 22.8 x 7.21 mm)
• Входное напряжение: 30 В
• Выходное напряжение: 15 В
• Выходная мощность: 60 Вт
• Переключение: ZVS высокочастотное (MHz)
• Безопасность: SELV
• Поддержка массивов: оптимизировано до 8 единиц
• MOQ: 25 единиц
• Типичный срок поставки: 40 недель
