Преобразователь DC/DC с высокой плотностью мощности DCM®

регулируемыйизолированныймонтированный на шасси

Обзор продукта

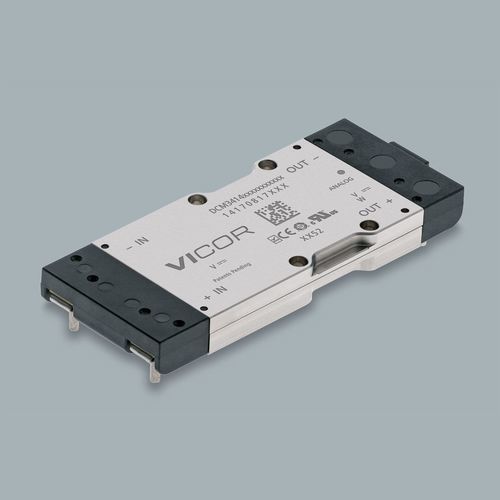

DCM3414B50M13C2M09 — это изолированный, стабилизированный модуль DC-DC в корпусе 3414 VIA из семейства DCM®. Номинальное входное напряжение 28 В, номинальное выходное 12 В, выходная мощность 320 Вт. Размеры корпуса: 3.38 x 1.4 x 0.37 in (85.93 x 35.54 x 9.4 mm).

Основные характеристики

• Защита выхода от перенапряжения
• Блокировка при пониженном входном напряжении (UVLO)
• Защита от перегрева
• Интегрированные EMI- и импульсные фильтры
• Высокая эффективность и плотность мощности
• Прочный корпус для суровых условий эксплуатации
• Варианты крепления: шасси или монтаж на плате (короткие/длинные выводы)

Применения

• Изолированные подсистемы питания для промышленной, коммуникационной и транспортной электроники
• Архитектуры point-of-load и распределённого питания
• Параллельные или резервные конфигурации для увеличения мощности и отказоустойчивости

Механика и крепление
Корпус 3414 VIA с опциями выводов для сквозного монтажа. Типичные размеры 3.38 x 1.4 x 0.37 in (85.93 x 35.54 x 9.4 mm). Варианты крепления: Board Mount (Short Pin / Long Pin) и Chassis Mount.

Электрические характеристики

• Входное напряжение (номинал): 28 В
• Выходное напряжение (номинал): 12 В
• Максимальная выходная мощность: 320 Вт
• Изолированный, стабилизированный DC-выход, пригодный для требовательных силовых узлов

Защиты и сертификаты

• Защита от перенапряжения на выходе, блокировка при пониженном входном напряжении, защита от перегрева
• Интегрированные EMI- и импульсные фильтры
• Сертификаты безопасности: cURus, cTUVus, CE (LVD & RoHS), CB

Заказ и цены
Номер детали: DCM3414B50M13C2M09
Срок поставки: 40 недель
Минимальный объем заказа: 1
MSRP (пример): 1+ $988.85; 10+ $785.64; 25+ $716.92; 100+ $672.42

Опции и аксессуары

• Доступные стили монтажа: Board Mount Short Pin, Board Mount Long Pin, Chassis Mount (на странице выбрана конфигурация: Board Mount Long Pin)
• Опции температурного класса/грейда: M, T, C
• Интерфейс управления: аналоговый (доступны опции связи)
• Аксессуары: радиаторы для VIA 3414 (различные типы ребер и высоты)

Справочные материалы

• Даташит (семейство DCM3414)
• Примечания по применению (AN:029, AN:030, AN:035, AN:039, AN:401)
• Механические чертежи и 3D-модели (IGS/STP)
