Регулируемый преобразователь DC/DC ZVS

неизолированныйSIPс большим входным диапазоном

Обзор продукта

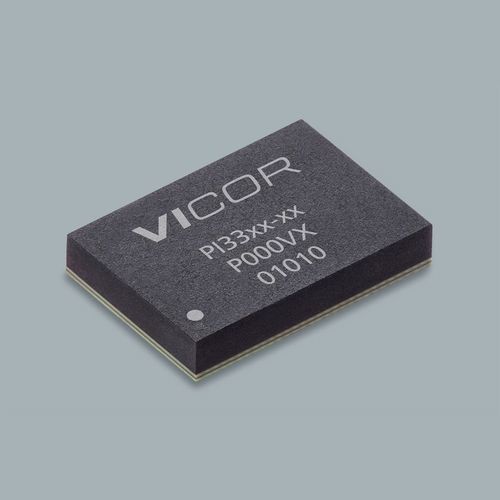

PI3303-00-LGIZ — представитель семейства PI33xx высокоэффективных ZVS (zero-voltage-switching) понижающих регуляторов от Vicor. Выпускается в компактном корпусе 10×14 LGA-SIP (14.0 x 10.0 x 2.56 мм) и предназначен для быстрой разработки и приложений с высокой плотностью мощности. Пример на странице: вход 24 В, выход 12 В, максимальный выходной ток 8 А.

Ключевые характеристики

• Артикул: PI3303-00-LGIZ
• Входное напряжение (пример): 24 В
• Выходное напряжение (пример): 12 В
• Макс. выходной ток: 8 А
• Корпус: 10×14 LGA-SIP (0,5512 x 0,3937 x 0,1001 in / 14,0 x 10,0 x 2,56 мм)
• Рабочие температуры: −40°C (LGIZ), −55°C (LGMZ)
• Срок поставки (пример): 28 недель; Мин. объём заказа: 10

Особенности

• Высокоэффективная ZVS-buck топология с пиковыми КПД >96% (24 Vin→12 Vout) и >95% (12 Vin→5 Vout)
• Широкие входные диапазоны: варианты 8–18 В (оптимизировано для 12 Vin) и 8–36 В; некоторые варианты до 60 В
• Широкий диапазон выходного напряжения: 1–16 В
• Очень быстрая переходная реакция и высокая эффективность при малых и полных нагрузках
• Внутренняя компенсация для быстрого вывода на рынок; требуется мало внешних компонентов
• Гибкий набор функций: синхронизация частоты, регулируемый soft-start и трекинг
• Параллельная работа, одно-проводная балансировка тока и двухфазное интерливинг
• Защиты: OVLO/UVLO, OVP, OTP; режимы CV/CC с выделенным усилителем ошибки и опорой

Механика и тепловые характеристики

• Корпус: 10×14 LGA-SIP
• Габариты: 0,5512 x 0,3937 x 0,1001 in / 14,0 x 10,0 x 2.56 мм
• Термические варианты: LGIZ −40°C; LGMZ −55°C (зависит от модели)

Заказ и цены (пример)

• Срок поставки: 28 недель (как указано)
• Мин. количество заказа: 10
• Пример MSRP: 10+ $15.50; 25+ $14.14; 100+ $13.27

Документация и ресурсы
Доступны datasheet, application notes, руководство пользователя для evaluation board и механические чертежи. Референтная документация включает white papers по ZVS-buck и рекомендации по монтажу для 10×10 и 10×14 LGA/BGA корпусов.

Запасы у дистрибьюторов (снимок)

• Digi-Key: 3759 шт.
• Arrow: 0 шт.
• Avnet: 0 шт.
• Mouser: 0 шт.

Примечания
Отображаемые значения относятся к примерной конфигурации продукта (Вход 24 В, Выход 12 В, Iout max 8 А). Запасы и сроки указаны ориентировочно; уточняйте актуальную доступность у дистрибьюторов или у Vicor.
