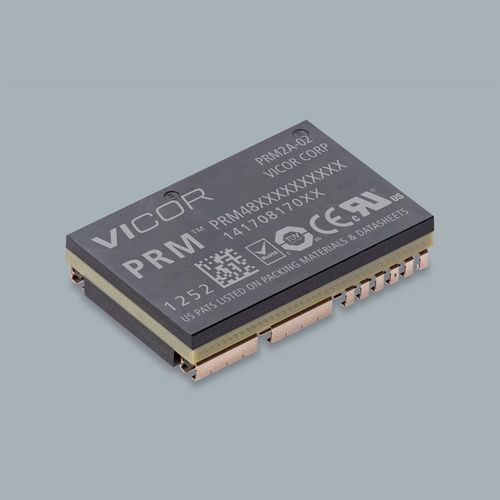

Неизолированный преобразователь DC/DC PRM®

DIPдля использования в телекоммуникацияхBuck-Boost

Обзор продукта
Высокоплотный, высокоэффективный ZVS повышающе-понижающий (buck-boost) регулятор в очень низкопрофильном корпусе FULL ChiP, разработанный для силовой конверсии на плате от 48 В входа до 48 В выхода мощностью до 400 Вт. Номер детали: PRM48AF480T400A00. Предназначен для промышленных приложений уровня платы, требующих компактной 48 В конверсии высокой мощности.

Ключевые моменты

• Топология ZVS buck-boost для бесшовного повышения/понижения
• Высокая эффективность и высокая плотность мощности
• Частота переключения ≈ 1 MHz
• Очень низкопрофильный корпус FULL ChiP
• Совместим с pick & place / SMD
• Варианты для поверхностного или сквозного монтажа
• Возможность смешанного использования full- и half-chip продуктов

Основные данные продукта

• Входное напряжение: 48 В
• Выходное напряжение: 48 В
• Макс. выходная мощность: 400 Вт
• Корпус: FULL ChiP
• Размер корпуса: 32.5 x 22.0 x 6.73 мм (1.28 x 0.87 x 0.265 in)

Ценообразование (MSRP)
Количество | MSRP
25+ | $97.14
100+ | $91.11

Заказ / наличие
Срок поставки, указанный на странице: 40 недель. Минимальный объем заказа: 25.

Доступные механические / монтажные варианты

• J-Lead (по умолчанию на странице)
• Through Hole

Доступные классы продукта (диапазоны температур)

• T = -40°C до 125°C
• M = -55°C до 125°C

Плата оценки
Справочная плата оценки: PRD48AF480T400A00 (руководство пользователя и ресурсы для оценки доступны).

Характеристики / технические спецификации

• Топология: ZVS buck-boost
• Частота переключения: ≈ 1 MHz
• Макс. выходная мощность: 400 W
• Номинальное входное напряжение: 48 V
• Номинальное выходное напряжение: 48 V
• Корпус: FULL ChiP (варианты surface-mount или through-hole)
• Габариты: 32.5 x 22.0 x 6.73 мм (1.28 x 0.87 x 0.265 in)
• Варианты монтажа: J-Lead или Through-Hole
• Минимальный объем заказа: 25
• Типичный MSRP (25+): $97.14 (USD)
• Типичный MSRP (100+): $91.11 (USD)
• Срок поставки (как указано): 40 недель
