Регулируемый преобразователь DC/DC ZVS

неизолированныйSIPс большим входным диапазоном

Продукт

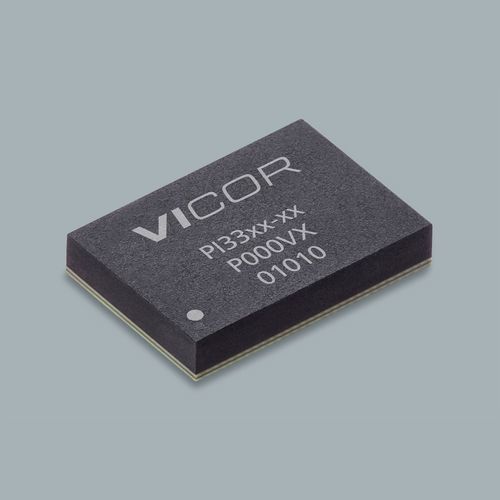

PI3301-00-LGIZ ZVS понижающий регулятор, часть семейства ZVS Buck Regulator. Корпус 10x14 LGA-SiP. Вход оптимизирован под 24 В; выход 3,3 В; максимальный выходной ток 10 А.

Обзор
Высокопроизводительный ZVS (Zero-Voltage Switching) понижающий регулятор в компактном 10x14 LGA-SiP корпусе. Разработан для быстрой разработки с внутренней компенсацией и минимальным количеством внешних компонентов. Поддерживает параллельное включение, распределение тока, синхронные функции и обеспечивает защитные механизмы для надёжной промышленной эксплуатации.

Ключевые характеристики продукта

• Номер детали: PI3301-00-LGIZ
• Семейство продуктов: ZVS Buck Regulator
• Типичное входное напряжение (пример на странице): 24 V
• Типичное выходное напряжение (пример на странице): 3,3 V
• Максимальный выходной ток: 10 А
• Корпус / Монтаж: 10x14 LGA-SiP (LGA SiP)
• Типичные размеры корпуса: 0,5512 x 0,3937 x 0,1001 in / 14,0 x 10,0 x 2,56 mm
• Срок поставки, указанный на странице: 28 weeks
• Минимальный показатель заказа, указанный на странице: 10

Особенности продукта

• Широкий диапазон рабочих условий
• Оптимизация для 12 Vin (8–18 V) и опция wide Vin (8–36 V)
• Широкий диапазон Vout (1–16 V)
• Термодиапазон: -40°C (модели LGIZ); -55°C (модели LGMZ)
• Внутренняя компенсация — мало внешних компонентов; быстрая разработка
• Дополнительная настройка не требуется для базовой работы
• Высокая эффективность: >96% пиковая (24 Vin → 12 Vout); >95% пиковая (12 Vin → 5 Vout)
• Хорошая эффективность при малой и полной нагрузке
• Синхронизация частоты; пользовательская регулировка soft-start и слежение
• Платформа высокоплотной упаковки и топология HV ZVS-Buck
• Очень быстрая переходная реакция
• Работа в режиме постоянного напряжения или постоянного тока; усилитель ошибки тока и эталон
• Параллельное включение и однопроводное распределение тока; двухфазное интерливинг
• Входные OVLO/UVLO, выходной OVP, защита от перегрева (OTP)

Ценообразование (MSRP, указанный на странице)
Quantity | MSRP
10+ | $16.31
25+ | $14.88
100+ | $13.96

Плата оценки и ресурсы
Ссылка на плату оценки: PI3301-00-EVAL1. Документы, доступные на странице продукта: Datasheet (ds_pi33xx), white paper Zero-Voltage Switching, white paper High-Performance ZVS Buck Regulator, AN:303 руководство по монтажу для корпусов LGA/BGA PI33/PI34, и руководство пользователя платы оценки PI33xx.

Технические характеристики

• Номер детали: PI3301-00-LGIZ
• Семейство: ZVS Buck Regulator
• Типичное входное напряжение: 24 V
• Типичное выходное напряжение: 3,3 V
• Максимальный выходной ток: 10 А
• Корпус: 10x14 LGA-SiP
• Размеры: 0,5512 x 0,3937 x 0,1001 in / 14,0 x 10,0 x 2,56 mm
• Термодиапазон: T = -40°C до 125°C (страница)
• Стиль монтажа: LGA SiP
• Срок поставки: 28 weeks (как указано на странице)
• Минимальная партия: 10 (как указано на странице)
• Примеры MSRP: 10+ $16.31; 25+ $14.88; 100+ $13.96
• Плата оценки: PI3301-00-EVAL1
