Регулируемый преобразователь DC/DC ZVS

неизолированныйSIPпромышленный

Обзор продукта

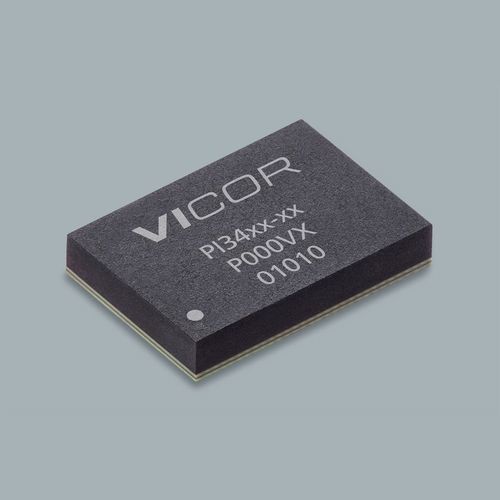

PI3423-00-LGIZ — неизолированный ZVS (Zero-Voltage Switching) понижающий DC-DC регулятор из семейства PI34xx. Оптимизирован для работы при 12 Vin, предназначен для решений питания с высокой плотностью и эффективностью, а также для быстрой оценки/разработки. Поставляется в компактном корпусе 10 x 14 LGA-SIP (14.0 x 10.0 x 2.56 мм).

Ключевые параметры (сводка страницы)

• Семейство продукта: ZVS Buck Regulator (PI34xx)
• Входное напряжение (пример оптимизации): 12 Vin (семейство поддерживает 8–18 V и более широкие диапазоны 8–36 V)
• Выходное напряжение (пример): 3,3 В
• Максимальный выходной ток (Iout Max): 15 A
• Корпус / монтаж: 10x14 LGA-SIP
• Габариты: 14.0 x 10.0 x 2.56 мм
• Температурный диапазон (класс): LGIZ −40°C; LGMZ −55°C (в зависимости от модели)

Особенности продукта

• Широкий диапазон работы
• Оптимизация под 12 Vin (8–18 V) и опции Wide Vin (8–36 V)
• Поддержка широкого диапазона Vout (1–16 V)
• Температурные классы: −40°C (LGIZ) и −55°C (LGMZ)
• Простота в использовании — быстрое внедрение
• Внутренняя компенсация уменьшает количество внешних компонентов и время разработки
• Для типичных приложений не требуется дополнительная настройка контроллера
• Высокая эффективность
• >96% пиковая (24 Vin → 12 Vout); >95% пиковая (12 Vin → 5 Vout)
• Высокая эффективность при малой и полной нагрузке
• Гибкий набор функций
• Синхронизация частоты, настраиваемый soft-start и tracking
• Параллельная работа с однопроводной коммутацией тока и двухфазным интерливингом
• Работа в режимах постоянного напряжения или постоянного тока с отдельным усилителем ошибки
• Защитные функции: OVLO/UVLO, OVP, OTP
• Очень быстрая переходная реакция

Корпус / механика
Корпус 10 x 14 LGA-SIP, посадочный размер 0.5512 x 0.3937 x 0.1001 in / 14.0 x 10.0 x 2.56 мм. Подходит для плат высокой плотности и автоматической сборки.

Ценообразование (MSRP)
Quantity | MSRP (USD)
10+ | $11.58
25+ | $10.56
100+ | $9.91

Ресурсы (доступны на странице продукта)

• Даташит (семейство PI34xx)
• Белые книги: ZVS, применяемый к понижающей регулировке; High-performance ZVS Buck Regulator
• Приложение: AN:303 Assembly Guideline для корпусов LGA/BGA 10 x 10 мм и 10 x 14 мм
• Руководство пользователя evaluation board (PI33xx/PI34xx)
• Чертежи корпуса / механические чертежи (PDF)

Технические характеристики

• Номер детали: PI3423-00-LGIZ
• Обозначение: ZVS Buck Regulator
• Входное напряжение (страница): 12 V (оптимизировано); семейство поддерживает 8–18 V и более широкие диапазоны
• Выходное напряжение (пример): 3,3 В (семейство поддерживает 1–16 V)
• Макс. выходной ток: 15 A
• Корпус: 10 x 14 LGA-SIP
• Габариты: 14.0 x 10.0 x 2.56 мм
• Температурный класс: LGIZ −40°C; LGMZ −55°C
• Эффективность: >96% пиковая (например, 24 Vin → 12 Vout); >95% пиковая (например, 12 Vin → 5 Vout)
• Защиты / функции: OVLO/UVLO, OVP, OTP, синхронизация частоты, soft-start & tracking, параллелирование/распределение тока, двухфазный интерливинг, режим постоянного тока
• Срок поставки (страница): 28 weeks
• Минимальный объем заказа: 10
