Регулируемый преобразователь DC/DC DCM®изолированныйдля применения в железнодорожной отраслипромышленный
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Электрические спецификации
- изолированный, регулируемый
- Применение
- промышленный, для применения в железнодорожной отрасли
- Другие характеристики
- с большим входным диапазоном, регулируемый, гиперчастота
- Входное напряжение
30 V
- Выходное напряжение
15 V
- Мощность
60 W
Описание
Обзор
Ключевые электрические параметры
Особенности продукта
Механика / корпус
Информация по заказу и производству
Ценообразование (MSRP)
Количество | MSRP
25+ | $218.72
100+ | $205.14
Справочные материалы (выборочно)
Связанные аксессуары
Технические характеристики

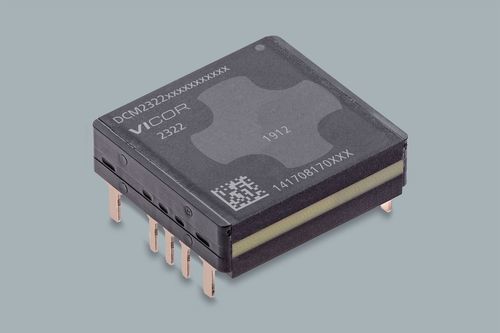

- DCM2322T50T1760M60 относится к семейству модулей DC-DC-конвертеров DCM®. Корпус 2322 ChiP для сквозного монтажа (0,978 x 0,898 x 0,284 in / 24,84 x 22,8 x 7,21 мм).
Ключевые электрические параметры
- Входное напряжение: 30 В
- Выходное напряжение: 15 В
- Выходная мощность: 60 Вт
Особенности продукта
- Изолированный, стабилизированный DC-DC-преобразователь
- Безопасное сверхнизкое напряжение (SELV)
- Коммутация ZVS на высокой частоте (МГц)
- Широкий диапазон входного напряжения
- Оптимизирован для работы в массиве до 8 единиц для задач с повышенной мощностью
- Применения по MIL-STD-704 (E+F)
- Применения по MIL-STD-1275
Механика / корпус
- Корпус 2322 ChiP для сквозного монтажа
- Типичные габариты корпуса: 0,978 x 0,898 x 0,284 in / 24,84 x 22,8 x 7,21 мм
Информация по заказу и производству
- Артикул (ID продукта): DCM2322T50T1760M60
- Класс изделия: M = -55°C до 125°C (также доступен T = -40°C до 125°C)
- Тип монтажа: Through Hole (сквозной монтаж)
- Срок поставки: 40 недель
- Минимальный объем заказа: 25
Ценообразование (MSRP)
Количество | MSRP
25+ | $218.72
100+ | $205.14
Справочные материалы (выборочно)
- Технический паспорт (Data Sheet)
- Руководство пользователя Evaluation Board
- Примечания по применению (примеры: одиночный DCM как изолированный, стабилизированный DC-DC-конвертер; параллельные DCM; рекомендации по пайке корпуса ChiP through-hole; достижение высокого качества регулирования напряжения; тепловое управление для модулей VIA и ChiP)
- Руководство по проектированию DCM
- Документы по сертификации безопасности и обзору горючести
Связанные аксессуары
- Верхние радиаторы (несколько вариантов доступны для теплового управления и контактов заземления)
Технические характеристики
- Семейство/серия: DCM®
- Артикул: DCM2322T50T1760M60
- Входное напряжение (пример): 30 В
- Выходное напряжение (пример): 15 В
- Выходная мощность: 60 Вт
- Корпус: 2322 ChiP Through-Hole
- Габариты корпуса: 0,978 x 0,898 x 0,284 in (24,84 x 22,8 x 7,21 мм)
- Температурные классы: M = -55°C до 125°C; T = -40°C до 125°C
- Оптимизирован для параллельной работы до 8 единиц
- Соответствие MIL: MIL-STD-704 (E+F) и MIL-STD-1275 (при применимости)
- Типичный срок поставки: 40 недель; минимальный заказ: 25
