Регулируемый преобразователь DC/DC ZVS

неизолированныйSIPпромышленный

Обзор продукта

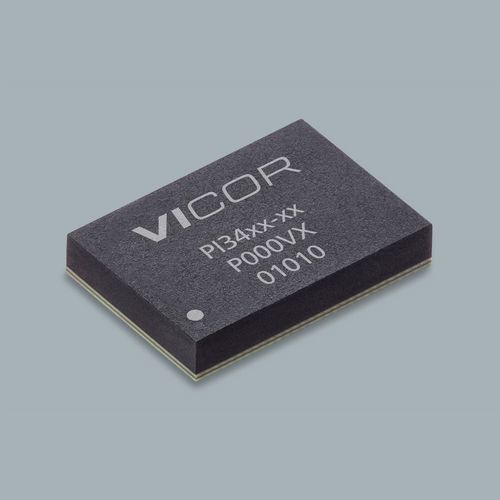

PI3424-00-LGIZ — понижающий регулятор ZVS (Zero-Voltage Switching) для высокоэффективного DC-DC преобразования в компактном корпусе 10×14 LGA-SIP. Поддерживает широкие входные диапазоны и выход 1–16 В при максимальном выходном токе 15 A, подходит для промышленного распределения питания, преобразователей point-of-load и компактных систем питания с требованием быстрой переходной реакции и возможностью параллельного включения.

Ключевые особенности

• Входные диапазоны: оптимизирован 12 Vin (8–18 В) и wide Vin (8–36 В)
• Диапазон выходного напряжения: 1–16 В
• Типичный пик эффективности: >96% (24 Vin → 12 Vout); >95% (12 Vin → 5 Vout)
• Высокая эффективность при малой и полной нагрузке
• Внутренняя компенсация; требуется мало внешних компонентов
• Пользовательская регулировка soft-start и tracking
• Синхронизация частоты (вход SYNC)
• Топология HV ZVS-Buck для снижения потерь при коммутации
• Очень быстрая переходная реакция
• Работа в режиме постоянного напряжения или постоянного тока с выделенным усилителем ошибки и опорой
• Параллельное включение, одно-проводное распределение тока и двухфазный интерливинг
• Защиты: OVLO/UVLO, OVP, OTP

Механика / Корпус
Корпус: 10×14 LGA-SIP. Типичные размеры: 14,0 × 10,0 × 2,56 мм (0,5512 × 0,3937 × 0,1001 in). Тип монтажа: LGA SiP.

Заказ и наличие
Номер партии: PI3424-00-LGIZ
Срок поставки: 28 недель
Минимальный объем заказа: 10

Цены (MSRP)

• 10+ : $11.73
• 25+ : $10.71
• 100+ : $10.04

Документация и справочные материалы

• Datasheet (серия PI34xx)
• White papers по топологии ZVS buck
• Примечание по сборке/применению для корпусов LGA/BGA 10×10 мм и 10×14 мм
• Руководство пользователя evaluation-платы и файлы дизайна

Технические характеристики

• Семейство / Серия: PI34xx ZVS Buck Regulator
• Номер детали: PI3424-00-LGIZ
• Входное напряжение (тип.): 12 Vin (модели оптимизированы для 8–18 В; wide Vin 8–36 В)
• Выходное напряжение: 1–16 В (пример: 5 В)
• Макс. выходной ток: 15 A
• Корпус: 10×14 LGA-SIP (14,0 × 10,0 × 2,56 мм)
• Температурный диапазон: T = -40°C до 125°C
• Монтаж: LGA SiP
• Защиты: OVLO/UVLO, OVP, OTP
• Функции: синхронизация частоты, soft-start & tracking, параллельное включение/распределение тока, двухфазный интерливинг
• Типичный пик эффективности: >96% (24 Vin → 12 Vout); >95% (12 Vin → 5 Vout)
• Сроки поставки и наличие могут изменяться
