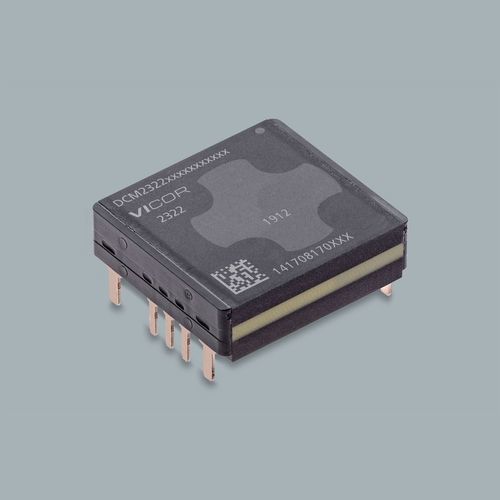

Регулируемый преобразователь DC/DC DCM®

изолированныйпромышленныйс большим входным диапазоном

Семейство продуктов
DCM® Модуль DC-DC-преобразователя

Обзор
Высокоплотный изолированный регулируемый DC-DC-преобразователь в корпусе 2322 ChiP для сквозного монтажа. Предназначен для приложений SELV (Safety Extra Low Voltage), с ZVS высокочастотным (MHz) переключением, широким входным диапазоном и оптимизирован для работы в массивах (до 8 блоков) для увеличения мощности в промышленных системах.

Ключевые характеристики

• Изолированный регулируемый DC-DC-преобразователь
• Safety Extra Low Voltage (SELV)
• ZVS высокочастотная (MHz) топология переключения
• Широкий диапазон входного напряжения
• Оптимизация для параллельной/массивной работы (до 8 блоков)

Корпус и механика
Корпус 2322 ChiP, сквозной монтаж (Through-Hole). Размеры корпуса: 0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm.

Заказ и наличие
Номер детали: DCM2322T50T1360T60
Срок поставки (пример): 40 недель
Минимальный объем заказа: 25 шт.

Цены (MSRP)
Количество — Цена (USD)
25+ — $118.19
100+ — $110.85

Справочные материалы (доступны)

• Datasheet
• Руководство пользователя для оценочной платы
• Application notes (режим одиночной работы, параллельная работа, рекомендации по пайке ChiP, высокоточная регулировка, тепловое управление)
• Руководство по проектированию DCM
• Механические чертежи и 3D-модели (IGS, STP) для корпуса 2322 ChiP
• Сертификации безопасности и обзор горючести

Безопасность и утверждения
Для семейства DCM2322 доступны множественные сертификаты и утверждения (CSA/EN/UL/TÜV/CE/UKCA/CB и оценка горючести).

Применения

• Изолированные регулируемые источники питания для вычислительной, коммуникационной и промышленной техники
• Автомобильные и авиакосмические подсистемы, требующие изолированного низковольтного питания
• Конфигурации массивов для систем с повышенной мощностью (до 8 блоков)

Технические характеристики

• Номер детали: DCM2322T50T1360T60
• Серия: DCM
• Входное напряжение (пример): 30 V
• Выходное напряжение (пример): 12 V
• Выходная мощность: 60 W
• Корпус: 2322 ChiP through-hole
• Размеры корпуса: 0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm
• Монтаж: Through Hole
• Температурные классы: T = -40°C до 125°C; M = -55°C до 125°C
• Минимальный объем заказа: 25
• Типичный срок поставки: 40 недель
• Оценочная плата: DCM2322E50T1360T60
• Оптимизирован для параллельной/массивной работы до 8 блоков
• Доступная документация: datasheet, application notes, руководства, design guide, сертификаты, механические чертежи и 3D-модели
