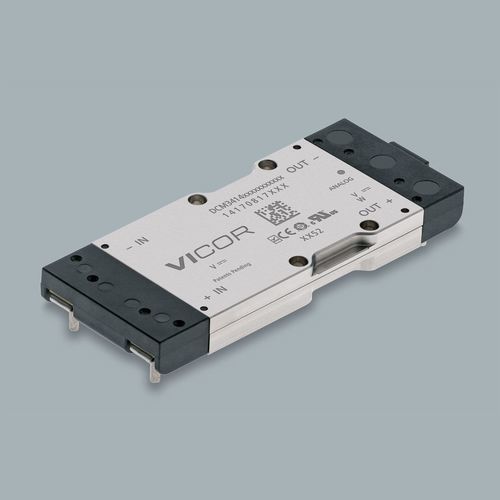

Преобразователь DC/DC с высокой плотностью мощности DCM3414B50M13C2M05

регулируемыйизолированныймонтированный на шасси

Обзор продукта
DCM® DCM3414B50M13C2M05 — изолированный, стабилизированный модуль DC-DC в корпусе 3414 VIA. Обеспечивает номинальный выход 12 В при входе 28 В, мощность до 320 Вт, встроенные функции защиты и фильтрацию EMI/пов transient. Габариты: 85.93 x 35.54 x 9.4 мм (3.38 x 1.4 x 0.37 in).

Ключевые электрические характеристики

• Входное напряжение: 28 В
• Выходное напряжение (номинал): 12 В
• Выходная мощность: 320 Вт

Особенности продукта

• Защита от перенапряжения на выходе
• Высокая эффективность и плотность мощности
• Надежный корпус для тяжелых условий эксплуатации
• Интегрированная фильтрация EMI и переходных помех
• Блокировка при пониженном входном напряжении
• Защита от перегрева
• Варианты монтажа: на шасси и на плате (VIA)

Механические / варианты крепления

• Корпус 3414 VIA (сквозное отверстие)
• Стили крепления: Board Mount Short Pin (выбран), Board Mount Long Pin, Chassis Mount

Конфигурация / информация по заказу

• Минимальное количество заказа: 1
• Срок поставки: 40 недель
• Варианты классов продукта: T (−40°C до 125°C), C (−20°C до 125°C), M (−55°C до 125°C)
• Интерфейс управления: аналоговый (доступна опция связи)

Ценообразование (MSRP)
Количество | MSRP (USD)
1+ | $935.82
10+ | $743.51
25+ | $678.47
100+ | $636.36

Наличие у дистрибьюторов (снимок)

• Mouser: 2
• Arrow: 0
• Avnet: 0
• Digi-Key: 0

Справочные документы и ресурсы

• Даташит для семейства DCM3414
• Технические заметки по одиночному и параллельному использованию, достижению высокой точности регулирования и тепловому менеджменту
• Руководства по пайке VIA для монтажа на плату и механические чертежи
• Сертификаты безопасности: cURus, cTUVus, CE (LVD), CB Certificate

Характеристики / Технические спецификации

• Артикул: DCM3414B50M13C2M05
• Семейство: DCM3414 (DCM® DC-DC Converter Module)
• Входное напряжение: 28 В
• Номинальное выходное напряжение: 12 В
• Выходная мощность: 320 Вт
• Корпус: 3414 VIA
• Габариты: 85.93 x 35.54 x 9.4 мм (3.38 x 1.4 x 0.37 in)
• Типы крепления: Board Mount Short Pin / Board Mount Long Pin / Chassis Mount
• Классы продукта: M (−55°C до 125°C), T (−40°C до 125°C), C (−20°C до 125°C)
• Минимальный заказ: 1
• Срок поставки: 40 недель
• MSRP (1+): 935.82 USD
