Регулируемый преобразователь DC/DC ZVS

неизолированныйSIPпромышленный

Обзор

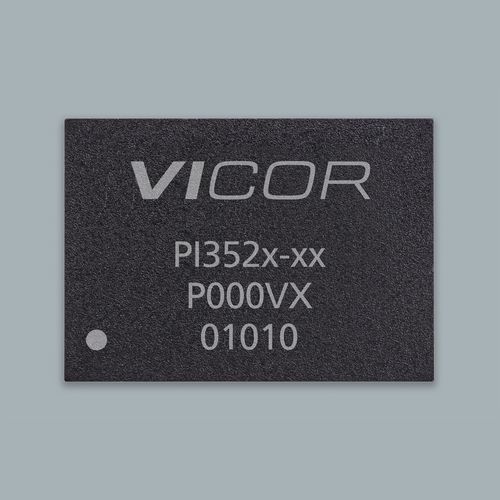

PI3523-00-LGIZ входит в семейство PI352x ZVS (Zero-Voltage Switching) понижающих (Buck) регуляторов. Обеспечивает высокоэффективное преобразование DC-DC с высоковольтных шин на низковольтные выходы для приложений с высокой плотностью мощности. Типичные параметры: вход 48 В (семейство поддерживает 36–60 В и 30–60 В); пример выхода 3,3 В (семейство поддерживает 2,2–14 В); максимальный выходной ток 22 A; корпус 10 x 14 LGA SiP. Механические чертежи и рекомендации по плате предоставляет производитель.

Ключевые характеристики

• Варианты входа 48 Vin (36–60 В и 30–60 В в семействе)
• Широкий диапазон Vout (2,2–14 В; пример 3,3 В)
• Варианты по температуре: LGIZ -40°C, LGMZ -55°C
• Простая интеграция: внутренняя компенсация и минимум внешних компонентов
• Высокий пиковый КПД (>96% при 48 Vin) и хорошая эффективность при малой нагрузке
• Функции: синхронизация частоты, регулируемый плавный пуск и трекинг
• Параллельное включение и обмен током по одной линии; двухфазное чередование
• Защиты: OVLO/UVLO, OVP, OTP
• Платформа компактной упаковки: 10 x 10 x 2,6 мм и 10 x 14 x 2,6 мм LGA SiP
• Очень быстрая реакция на переходные процессы; режимы работы — постоянное напряжение или постоянный ток

Цены
Количество
MSRP
1+ - $25.49
10+ - $20.25
25+ - $18.48
100+ - $17.33

Доступные документы и ресурсы
Даташит, руководство пользователя для оценочной платы, примечания по применению и технические статьи (white papers) доступны для семейства PI352x. Производитель предоставляет механические чертежи и файлы дизайна оценочной платы.

Технические характеристики

• Номер детали: PI3523-00-LGIZ
• Семейство продукта: PI352x (ZVS Buck Regulator)
• Входное напряжение: 48 Vin (диапазоны семейства: 36–60 В и 30–60 В)
• Выходное напряжение: пример 3,3 В (диапазон 2,2–14 В)
• Максимальный выходной ток: 22 A
• Типичный корпус: 10 x 14 LGA SiP (14,0 x 10,0 x 2,56 мм)
• Варианты корпуса: 10 x 10 x 2,6 мм и 10 x 14 x 2,6 мм LGA SiP
• Пиковый КПД: >96% при 48 Vin
• Топология: высокоэффективный HV ZVS-Buck
• Защиты: OVLO/UVLO, OVP, OTP
• Температурные исполнения: LGIZ -40°C; LGMZ -55°C (в зависимости от модели)
• Срок поставки: 28 недель (указано)
• Минимальное количество заказа: 1
• Оценочная плата и руководство пользователя доступны
