Регулируемый преобразователь DC/DC DCM®

изолированныйпромышленныйс большим входным диапазоном

Название продукта и семейство

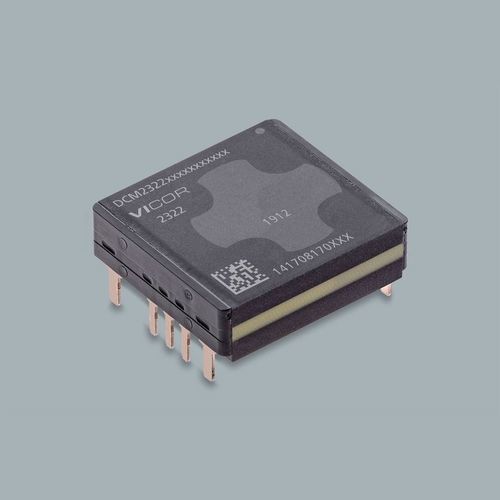

DCM2322T50T2660M60 — модуль DC-DC DCM® (корпус 2322 ChiP для сквозного монтажа).

Обзор
Изолированный, регулируемый DC-DC преобразователь, оптимизированный для военных и высоконадёжных промышленных применений. Выход SELV, ZVS высокочастотное (MHz) переключение и широкий диапазон входного напряжения. Поддерживает работу в массиве до 8 модулей для увеличения мощности. Разработан для условий MIL-STD-704 (E/F) и MIL-STD-1275.

Основные характеристики продукта

• Входное напряжение (пример на странице): 30 V
• Выходное напряжение (пример на странице): 24 V
• Выходная мощность (пример на странице): 60 W
• Корпус: 2322 ChiP для сквозного монтажа
• Габариты корпуса: 0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm

Особенности продукта

• Изолированный, регулируемый DC-DC преобразователь
• Safety Extra Low Voltage (SELV)
• ZVS высокочастотное (MHz) переключение
• Широкий диапазон входного напряжения
• Оптимизирован для работы в массиве до 8 модулей
• Разработан для MIL-STD-704 (E+F) и MIL-STD-1275

Информация о производстве и заказе
Номер детали: DCM2322T50T2660M60
Срок поставки: 40 недель
Минимальный заказ: 25 штук

Ценообразование (уровни MSRP)
Количество / Цена (USD):
25+ / 239.45
100+ / 224.58

Доступная документация (примеры на странице продукта)
Datasheet, руководство по Evaluation Board, примечания по применению, руководство по проектированию, механические чертежи и отчёты по безопасности/сертификации.

Примечания
Evaluation board имеет обозначение DCM2322E50T2660T60. Примечания по применению охватывают одиночную и параллельную работу, рекомендации по пайке, высокоточную стабилизацию и термическое управление для модулей VIA/ChiP.

Технические характеристики

• Part Number: DCM2322T50T2660M60
• Серия / Семейство: DCM®
• Входное напряжение (пример): 30 V
• Выходное напряжение (пример): 24 V
• Выходная мощность (пример): 60 W
• Корпус: 2322 ChiP сквозного монтажа
• Габариты корпуса: 0.978 x 0.898 x 0.284 in (24.84 x 22.8 x 7.21 mm)
• Классы продукта: M = -55°C до 125°C (на странице выбран M); T = -40°C до 125°C опция
• Тип монтажа: Through Hole (ChiP through-hole)
• Оптимизированная работа в массиве: до 8 модулей
• Соответствие / применения: MIL-STD-704 (E+F), MIL-STD-1275
• Срок поставки: 40 недель
• Минимальный заказ: 25
• Примеры MSRP: 25+ = $239.45, 100+ = $224.58
• Документация: Datasheet, руководство Evaluation Board, Application Notes, Design Guide, механические чертежи и отчёты по сертификации
