Изолированный преобразователь DC/DC BCM®

SMDдля телекоммуникационного оборудования

Обзор продукта

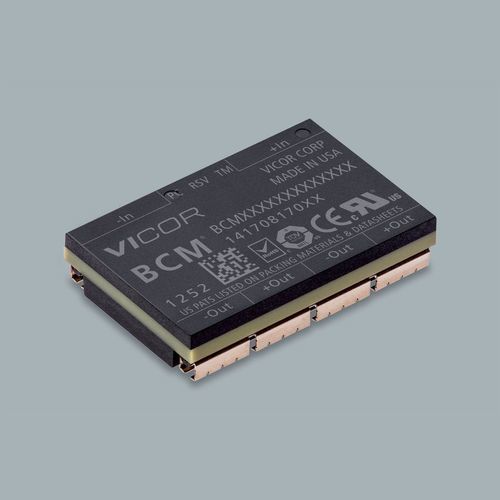

BCM48BF040T200B00 — член семейства BCM® Bus Converter компании Vicor. Выпускается в корпусе FULL ChiP и реализует технологию фиксированного отношения высокого удельного преобразования шины, предназначенную для платных силовых применений с высокими токами.

Краткие основные характеристики

• Входное напряжение (номинал): 48 V DC
• Выходное напряжение (номинал): 4 V
• Максимальный выходной ток: 53 A
• Корпус: FULL ChiP (монтаж на плату)
• Габариты корпуса (FULL ChiP): 32,5 x 22,0 x 6,73 мм (1,28 x 0,866 x 0,265 in)

Особенности продукта

• Высокочастотный ZVS / ZCS Sine Amplitude Converter™ (SAC™)
• Высокая плотность мощности и эффективность
• Низкая AC-импедансность, позволяющая снижать объемы накопительных конденсаторов
• Низкий уровень помех на выходе — часто без дополнительной фильтрации
• Совместим с pick & place / SMD
• Доступны варианты для поверхностного монтажа (FULL ChiP) и с выводами для сквозного монтажа
• Поддержка микширования full- и half-chip продуктов в массивах

Информация по заказу и производству
Номер детали: BCM48BF040T200B00
Типичное время поставки: 40 недель
Минимальный объем заказа (MOQ): 25

Ценообразование (MSRP)
Количество | MSRP (USD)
25+ | $84.74
100+ | $79.48

Доступные опции

• Стиль монтажа: J-Lead (по умолчанию) или Through Hole
• Технические/температурные классы: T = -40°C до 125°C, M = -55°C до 125°C

Доступные справочные материалы (неполный список)

• Технический паспорт продукта (PDF)
• Руководство пользователя для оценочной платы (PDF)
• Примечания по применению для семейства BCM и использования в массивах
• Механические чертежи и 3D-модели
• Документы по безопасности и сертификаты

Технические характеристики

• Семейство продуктов: BCM® Bus Converter
• Модель / номер детали: BCM48BF040T200B00
• Входное напряжение: 48 V DC (номинал)
• Выходное напряжение: 4 V (номинал)
• Максимальный выходной ток: 53 A
• Тип корпуса: FULL ChiP (монтаж на плату)
• Габариты корпуса: 32,5 x 22,0 x 6,73 мм
• Монтаж: J-Lead (по умолчанию) или Through Hole
• Температурные классы: T (-40°C до 125°C), M (-55°C до 125°C)
• Типичное время поставки: 40 недель
• MOQ: 25
• Примеры MSRP: $84.74 (25+), $79.48 (100+)
• Ключевые технологии: топология SAC™, работа в режиме ZVS/ZCS, низкая AC-импедансность
• Типичные применения: высокотоковая платная силовая преобразовательная техника, сети распределения питания с фиксированными отношениями шины
• Безопасность и соответствие: доступные одобрения согласно документации продукта (cURus, cTUVus, CE, CB)
