Преобразователь DC/DC с высокой плотностью мощности DCM®

изолированныймонтированный на шассипромышленный

Семейство продукции

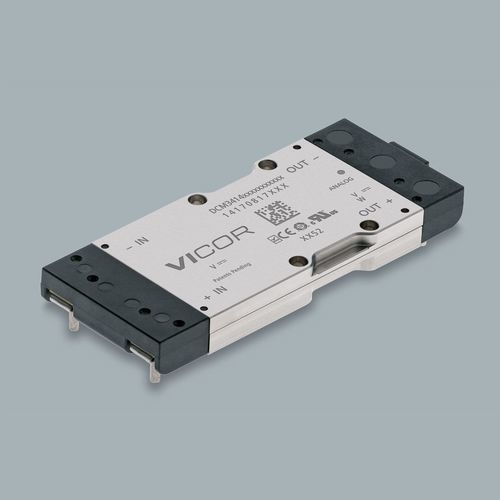

DCM® модуль преобразователя постоянного тока DC-DC (корпус 3414 VIA).

Обзор
DCM3414B50M13C2C09 — это изолированный, регулируемый модуль DC-DC преобразователя DCM® в корпусе 3414 VIA. Разработан для высокой плотности мощности и надежной работы в жестких условиях; интегрирует EMI и транзиентную фильтрацию, защиту от перенапряжения на выходе, блокировку при пониженном входном напряжении и защиту от перегрева. Размеры корпуса: 3.38 x 1.4 x 0.37 in / 85.93 x 35.54 x 9.4 mm.

Ключевые характеристики

• Защита от перенапряжения на выходе
• Высокая эффективность и плотность мощности (320 Вт на выходе)
• Прочный корпус для промышленных и жестких условий
• Интегрированная EMI и транзиентная фильтрация
• Блокировка при пониженном входном напряжении
• Защита от перегрева
• Варианты монтажа: монтаж на шасси или на печатную плату (длинные или короткие выводы, крепёжная лапка)

Конфигурация / опции (как указано)

• Стиль монтажа: Board Mount короткий вывод, Board Mount длинный вывод, Chassis Mount
• Опции классов изделия: T = -40°C до 125°C; C = -20°C до 125°C; M = -55°C до 125°C
• Интерфейс управления: Аналоговый

Коммерческая информация и наличие
Номер детали: DCM3414B50M13C2C09
Срок поставки: 40 weeks
Минимальное количество заказа: 1

Цены (MSRP)
Quantity | MSRP
1+ | $902.12
10+ | $716.73
25+ | $654.04
100+ | $613.44

Справочные материалы и документация (выборочно)
Доступны даташит и примечания по применению для семейства DCM3414; предоставлены механические чертежи, сертификаты безопасности и 3D-модели для вариантов корпуса VIA.

Технические характеристики

• Номер детали: DCM3414B50M13C2C09
• Семейство / модель: DCM® (серия DCM)
• Входное напряжение: 28 В (номинал)
• Выходное напряжение: 12 В
• Выходная мощность: 320 Вт
• Корпус: 3414 VIA
• Размеры корпуса: 3.38 x 1.4 x 0.37 in / 85.93 x 35.54 x 9.4 mm
• Варианты монтажа: VIA through-hole длинный вывод, VIA through-hole короткий вывод, монтаж на шасси (лапка)
• Функции защиты: защита от перенапряжения на выходе, блокировка при пониженном входном напряжении, защита от перегрева
• Фильтрация: интегрированная EMI и транзиентная фильтрация
• Тепловые: рекомендации по тепловому менеджменту и заметки по применению для модулей VIA/ChiP
• Классы продукта / температурные диапазоны: T = -40°C до 125°C; C = -20°C до 125°C; M = -55°C до 125°C
• Интерфейс управления: Аналоговый (опция)
• Срок поставки: 40 weeks
• Минимальное количество заказа: 1
• Безопасность и одобрения: cURus, cTUVus, CE (LVD & RoHS), CB сертификат
