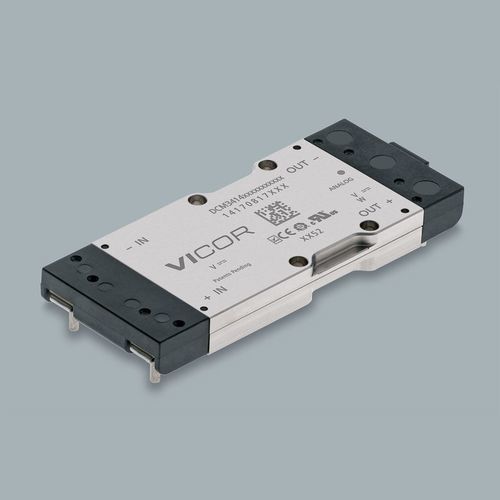

Преобразователь DC/DC с высокой плотностью мощности DCM®

регулируемыйизолированныймонтированный на шасси

Обзор продукта
DCM3414B50M13C2T09 принадлежит к семейству модулей преобразователей DCM®. Это изолированный регулируемый DC-DC преобразователь в корпусе 3414 VIA с установкой в отверстие платы; доступна опция длинных выводов. Предназначен для требовательных систем питания в жестких условиях эксплуатации.

Краткая электрическая сводка

• Входное напряжение (номинал): 28 В
• Выходное напряжение (номинал): 12 В
• Выходная мощность: 320 Вт

Механика / корпус
Корпус 3414 VIA — размеры 3.38 x 1.4 x 0.37 in (85.93 x 35.54 x 9.4 mm). Варианты монтажа: монтаж на плату (длинные или короткие выводы) и монтаж в шасси.

Особенности продукта

• Изолированный регулируемый выход
• Защита выхода от перенапряжения (OVP)
• Блокировка по входному пониженному напряжению (UVLO)
• Защита от перегрева (OTP)
• Интегрированная EMI и фильтрация переходных процессов
• Варианты для монтажа в шасси или на PCB

Опции / настраиваемые элементы

• Тип монтажа: Board Mount Long Pin (другие варианты: Board Mount Short Pin, Chassis Mount)
• Классы / температурные диапазоны: T = -40°C до 125°C; C = -20°C до 125°C; M = -55°C до 125°C
• Интерфейс управления: доступна аналоговая опция
• Изоляция / регулирование: регулированная изолированная серия DCM

Цены и доступность
MSRP:
1+ - $818.95
10+ - $650.66
25+ - $593.74
100+ - $556.89

• Артикул: DCM3414B50M13C2T09
• Срок поставки: 40 недель
• Минимальный объем заказа (MOQ): 1
• Запасы у дистрибьюторов варьируются (примеры: Mouser, Digi-Key, Arrow, Avnet)

Справочные материалы

• Даташит и механические чертежи
• Примечания по применению (параллельная работа, тепловое управление, точность регулирования, рекомендации по пайке)
• Сертификации и одобрения безопасности (cURus, cTÜVus, CE, CB)

Технические характеристики

• Семейство продуктов: DCM® DC-DC Converter Module
• Артикул: DCM3414B50M13C2T09
• Входное напряжение (номинал): 28 В
• Выходное напряжение (номинал): 12 В
• Выходная мощность: 320 Вт
• Корпус: 3414 VIA (through-hole)
• Размеры: 3.38 x 1.4 x 0.37 in / 85.93 x 35.54 x 9.4 mm
• Варианты монтажа: монтаж на плату (короткие или длинные выводы), монтаж в шасси
• Защита: OVP, UVLO, OTP
• Интегрированная EMI/фильтрация переходных процессов
• Классы продукта: T, C, M
• Срок поставки & MOQ: 40 недель / 1
