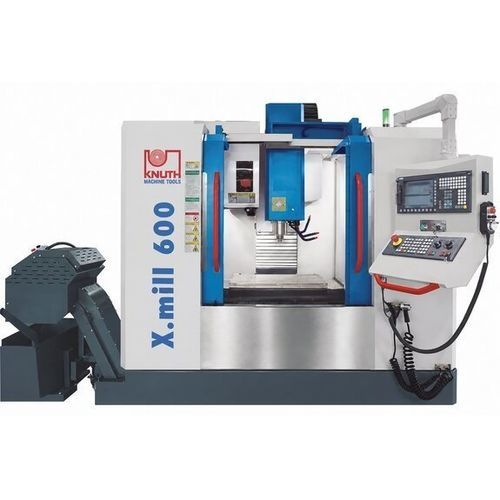

Фрезерный станок с ЧПУ 3 оси X.mill 600

вертикальныйSK4024 инструмента

Описание
X.mill 600 — вертикальный фрезерный центр, разработанный для промышленных производств. Имеет С‑образную станину, шпиндель SK40 и перемещения, подходящие для деталей среднего размера. Широкий выбор опций позволяет адаптировать машину под многосменную эксплуатацию.

Основные преимущества

• 24‑позиционный вертикальный магазин инструмента с двуплечим манипулятором для быстрого обмена инструмента
• ЧПУ Siemens 828D (SINUMERIK Operate)
• Качественные компоненты: полностью защищённые линейные направляющие и прецизионные шарико‑винтовые передачи
• Проектирование для непрерывной многосменной работы и упрощённого обслуживания

Конструкция

• С‑образная станина, оптимизированная по жёсткости и доступу для обслуживания
• Оси перемещаются по полностью защищённым направляющим и прецизионным винтам, что обеспечивает высокую точность позиционирования и низкое статическое трение
• Стол 800 x 500 мм, грузоподъёмность 400 кг; ход по X 600 мм (варианты до 1100 мм)
• Удобная компоновка рабочего пространства и оптимизированный доступ к органам управления для сокращения времени наладки

Главный шпиндель и приводы

• Шпиндель на нескольких подшипниках для надёжного восприятия сил при обработке
• Ремённый привод шпинделя, диапазон скоростей до 10 000 об/мин
• Крепление шпинделя SK40 для широкой совместимости инструментов

Автоматический сменщик инструментов

• 24‑позиционный магазин повышает производительность и гибкость
• Вертикальная компоновка с двуплечим манипулятором обеспечивает быстрый обмен и компактное хранение инструмента
• Конструкция рассчитана на применение тяжёлых инструментов

Оснащение

• Электронное маховичок для упрощения наладки
• Электроника в закрытом шкафу с теплообменником для температурного управления
• Полностью закрытая рабочая зона, легко оснащаемая аспирацией
• Ручные пистолеты для СОЖ и сжатого воздуха для очистки деталей и рабочего пространства
• Автоматическая централизованная система смазки для надёжного обеспечения всех точек

ЧПУ
Siemens 828D с приводами Siemens — интуитивная система управления и функционал для сложных фрезерных операций

Технические характеристики
Рабочая зона
Размеры стола: 800 мм x 500 мм
Грузоподъёмность стола: 400 кг
Расстояние носок шпинделя — стол: 120 мм - 620 мм
Центр шпинделя — колонна: 573 мм
Количество Т‑пазов: 5
Т‑паз (ширина x шаг): 18 мм x 90 мм

Ходы
Ход по X: 600 мм (варианты до 1100 мм)
Ход по Y: 500 мм
Ход по Z: 500 мм

Главный шпиндель
Скорость шпинделя: до 10 000 об/мин
Крепление шпинделя: SK40

Ускоренный ход
Ускоренный ход X / Y: 36 000 мм/мин
Ускоренный ход Z: 24 000 мм/мин

Подача
Макс. подача X / Y / Z: 12 000 мм/мин

Инструменты
Число позиций: 24
Макс. размер инструмента Ø x L: 75 мм x 150 мм

Точности
Позиционирование X/Y: ±0,004 мм
Повторяемость X/Y: ±0,002 мм

Мощность
Главный привод, продолжительная мощность: 7,5 кВт

Габариты и масса
Габариты (Д x Ш x В): 3 м x 2,25 м x 2,45 м
Масса: 4 000 кг

Стандартная комплектация (кратко)

• ЧПУ Siemens 828D (SINUMERIK Operate)
• 24‑позиционный вертикальный магазин с двуплечим манипулятором
• Охлаждающая система, ручной распылитель СОЖ и пистолет сжатого воздуха
• Теплообменник для электрического шкафа
• Электронный маховичок
• Автоматическая централизованная смазка
• Руководство по эксплуатации
