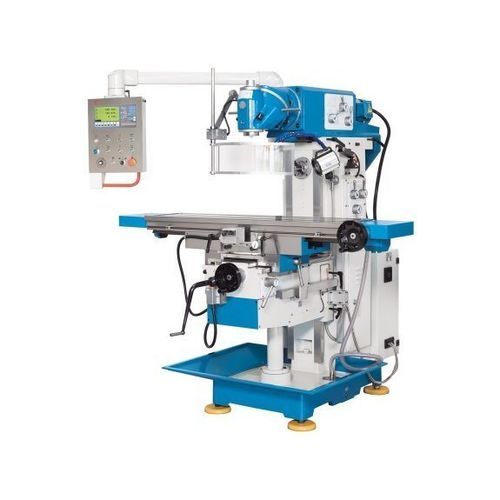

Фрезерный станок 3 оси UWF 3.2

горизонтальныйвертикальныйуниверсальный

Описание
Универсальный фрезерный станок UWF 3.2 развивает проверенную концепцию UWF 3: увеличен диапазон скоростей и введена бесступенчатая подача серводвигателем. Большая поверхность стола, универсальная фрезерная головка и горизонтальный шпиндель (SK 40 DIN 2080) делают станок пригодным для ремонтных мастерских, учебных подразделений и мелкосерийного производства.

Основные особенности

• Универсальная фрезерная головка поворачивается в двух плоскостях для горизонтальной и вертикальной обработки
• Горизонтальный фрезерный шпиндель с наружной опорой для оправки
• Поворотный фрезерный стол с большой рабочей площадью (1.370 x 320 mm)
• Сервопривод подачи на всех осях с быстрым перемещением для оперативного позиционирования
• Полная стандартная комплектация, включая систему охлаждения и лоток для стружки

Детали

• Стабильная станина из высокопрочного серого чугуна HT-200 с массивными ребрами жесткости
• Массивные прямоугольные направляющие обеспечивают точность и плавность хода при высоких нагрузках
• Направляющие шлифованы и имеют закалённую поверхность для длительной точности и износостойкости
• Фрезерный стол с большой зажимной поверхностью и возможностью продольного поворота
• Ходовые и силовые передачи главного шпинделя выполнены с закалёнными и шлифованными зубчатыми колесами для тихой и точной работы
• Универсальная фрезерная головка поворачивается в 2 плоскостях для быстрой смены между горизонтальной и вертикальной обработкой
• Комбинирование положений наклона позволяет задать практически любой пространственный угол
• Стандартный наружный упор с бронзовыми втулками для длинных оправок в горизонтальном шпинделе
• Мощный серводвигатель обеспечивает бесступенчатое регулирование подач по всем 3 осям
• Минимальные простои благодаря быстрому позиционированию стола и ускоренным перемещениям по всем осям
• Поворотный пульт управления для удобной работы
• Система СОЖ и поддон для стружки входят в стандартную комплектацию

Технические характеристики

• Рабочая зона - площадь стола: 1.370 mm x 320 mm
• Рабочая зона - макс. нагрузка на стол: 260 kg
• Рабочая зона - диапазон поворота стола л/п: 45 deg
• Рабочая зона - количество Т-образных пазов: 3 (14 mm x 80 mm)
• Ходы - ход по оси X: 1.000 mm
• Ходы - ход по оси Y: 360 mm
• Ходы - ход по оси Z: 400 mm
• Вертикальная фрезерная головка - скорость шпинделя (вертик.): 45 1/min - 1.660 1/min
• Вертикальная фрезерная головка - посадка шпинделя: SK 40 DIN 2080
• Вертикальная фрезерная головка - вылет: 300 mm - 765 mm
• Вертикальная фрезерная головка - расстояние шпиндель/стол (верт.): 260 mm - 660 mm
• Вертикальная фрезерная головка - диапазон поворота: 360 deg
• Ускоренный ход - X/Y: 1.335 mm/min; Z: 1.000 mm/min
• Горизонтальный шпиндель - скорость (гориз.): 35 1/min - 1.500 1/min
• Горизонтальный шпиндель - посадка: SK 40 DIN 2080
• Горизонтальный шпиндель - расстояние до стола: 75 mm - 475 mm
• Подачи - X/Y: 30 mm/min - 830 mm/min; Z: 23 mm/min - 625 mm/min
• Мощность привода - номинальная мощность мотора horiz./vert.: 3 kW
• Габариты и масса - габариты (Д x Ш x В): 1,9 m x 1,75 m x 2 m
• Габариты и масса - масса: 1.950 kg
