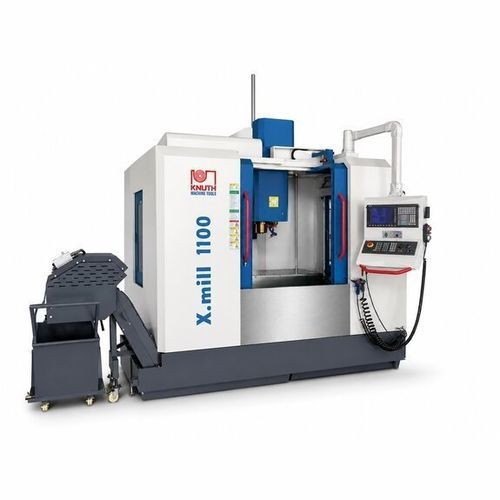

Фрезерный станок с ЧПУ 3 оси X.mill 1100

вертикальныйSK4024 инструмента

Описание
X.mill 1100 — вертикальный фрезерный центр с С‑образной станиной и системой Siemens SINUMERIK 828D, предназначенный для промышленного многосменного производства. Машина имеет ход X 1 100 мм, шпиндель с креплением SK40 и 24‑позиционный автоматический сменщик инструментов для гибкой интеграции в производственную ячейку.

Преимущества

• Вертикально‑фрезерный центр, модель X.mill 1100
• Система управления Siemens 828D с приводами Siemens
• Шпиндель SK40 до 10 000 об/мин
• 24‑позиционный вертикальный магазин с двухрычажным захватом
• Ходы X/Y/Z: 1 100 / 600 / 600 мм; стол 1 200 x 600 мм, нагрузка 800 кг

Конструкция

• Жёсткая С‑образная станина обеспечивает стабильность обработки и воспроизводимость результатов
• Полностью закрытые линейные направляющие и прецизионные шарико‑винтовые передачи на всех осях для высокой точности
• Стол для обработки деталей различных размеров; оптимизированный доступ для сокращения времени наладки
• Проектирована для непрерывной работы и упрощённого обслуживания в многосменных режимах

Главный шпиндель и приводы

• Шпиндель на нескольких подшипниках для надёжного восприятия и отвода сил
• Ременной привод шпиндельного узла, диапазон оборотов до 10 000 об/мин
• Крепление SK40 для широкой совместимости инструментов

Автоматический сменщик инструментов

• 24‑позиционный сменщик повышает производительность и гибкость
• Вертикальная конструкция с двухрычажным манипулятором обеспечивает быстрые смены и компактное хранение инструментов
• Массивная конструкция допускает использование тяжёлых инструментов

Оснащение и вспомогательные системы

• Электронный маховик для облегчения наладки
• Электроника защищена в закрытом шкафу управления; теплообменник для температурного контроля
• Рабочая зона полностью закрыта, готова к подключению систем аспирации
• Ручные пистолеты для охлаждающей жидкости и сжатого воздуха; автоматически централизованная смазка

ЧПУ
Система Siemens SINUMERIK 828D с приводами Siemens обеспечивает интуитивное управление и функциональность для сложных фрезерных операций.

Технические характеристики

• Модель: X.mill 1100
• Тип: вертикальный центр с С‑образной станиной
• Стол: 1 200 x 600 мм, макс. нагрузка 800 кг; Т‑пазы: 5 шт., 18 мм x 125 мм
• Ходы (X/Y/Z): 1 100 / 600 / 600 мм
• Частота шпинделя: до 10 000 об/мин; крепление шпинделя: SK40
• Ход в быстром перемещении X/Y: 24 000 мм/мин; Z: 20 000 мм/мин
• Макс. скорость подачи: 10 000 мм/мин
• Магазин инструментов: 24 позиции; макс. Ø x Д: 75 мм x 150 мм
• Позиционирующая точность X/Y: ±0,004 мм; повторяемость X/Y: ±0,002 мм
• Непрерывная мощность главного привода: 11 кВт
• Габариты (Д x Ш x В): 3,95 м x 2,25 м x 3,66 м; масса: 6 400 кг
