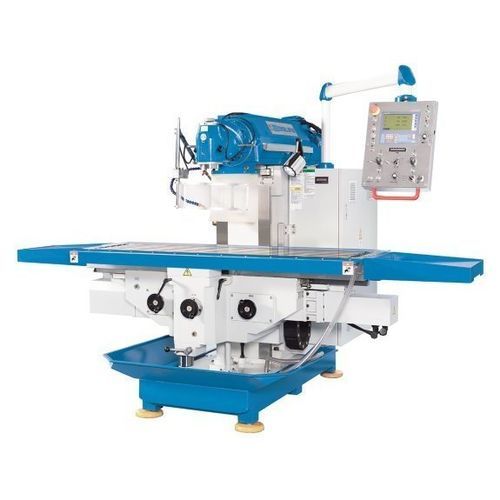

Фрезерный станок 3 оси Servomill® UWF 1400

универсальныйс сервоприводомпромышленный

Краткое описание
Servomill® UWF 1400 — универсальный фрезерный станок с сервоприводной конвенционной подачей и универсальной фрезерной головкой, поворотной в двух осях. Обеспечивает большую рабочую зону и мощный привод шпинделя, предлагая функции, близкие к технологиям серийного производства CNC, без необходимости полного программирования. Области применения: инструментальное производство, серийная и единичная обработка, обучение.

Ключевые преимущества

• Большая рабочая зона и высокая грузоподъемность стола
• Сервоколонковая (servo-conventional) подача для точной ручной и полуавтоматической обработки
• Преднагруженные шарико-винтовые пары на всех осях для отсутствия люфта
• Электронные маховички и электронные упоры
• Универсальная фрезерная головка с 2 поворотными осями (360°)
• Плавная регулировка частоты вращения шпинделя в двух диапазонах

Технические данные — Рабочая зона
Размеры стола: 2.000 mm x 500 mm
Допустимая нагрузка на стол: 1.800 kg
Количество Т-образных пазов: 5 позиций
Ширина Т-пазов: 18 mm
Шаг Т-пазов: 80 mm

Технические данные — Ходы
Ход по X: 1.400 mm
Ход по Y: 700 mm
Ход по Z: 500 mm

Технические данные — Фрезерная головка
Диапазон скоростей (2): 30-390 / 390-2050 1/min
Конус шпинделя: SK 50 (DIN 2080)
Угол поворота: 360°
Расстояние центр шпиндель — стол: 50 mm - 550 mm

Технические данные — Ускоренный ход
Ускоренный ход X: 2.200 mm/min
Ускоренный ход Y: 2.200 mm/min
Ускоренный ход Z: 1.100 mm/min

Технические данные — Подача
Скорость подачи X: 10 mm/min - 1.000 mm/min
Скорость подачи Y: 10 mm/min - 1.000 mm/min
Скорость подачи Z: 5 mm/min - 500 mm/min

Технические данные — Мощность приводов
Мощность главного привода: 11 kW
Мощность привода подачи X: 3,6 kW
Мощность привода подачи Y: 3,6 kW
Мощность привода подачи Z: 5,5 kW
Мощность насоса СОЖ: 0,13 kW

Технические данные — Размеры и масса
Габариты (Д x Ш x В): 3,25 m x 2,5 m x 2,2 m
Масса: 4.500 kg

Подробности и особенности

• Встроенная электроника упрощает классическое фрезерование и повышает его точность
• Жёсткая консольная станина с дополнительной опорой для увеличенной грузоподъёмности стола
• Стол по X перемещается по увеличенной шевронной направляющей для хорошего демпфирования и точной настройки
• Плоские направляющие с широкой опорной поверхностью; все направляющие закалены, шлифованы и имеют центральную смазку
• Привод интегрирован в тяжёлую верхнюю балку для эффективной передачи мощности и низкой вибрации
• Универсальная фрезерная головка позволяет ориентировать шпиндель практически под любым углом
• Двухступенчатый редуктор с закалёнными и шлифованными шестернями обеспечивает широкий диапазон плавной регулировки оборотов
• Мощные серводвигатели обеспечивают плавные подачи и быстрые перемещения по всем осям
• Широкий стандартный комплект: система охлаждения, светодиодное рабочее освещение, набор пусковых инструментов

Электроника и управление

• Электроника разработана и изготовлена в Германии
• Система позиционирования для выполнения предустановленных траекторий по всем осям
• Преднатянутые шарико-винтовые пары без люфта
• Сервоприводы на всех осях с бесступенчатой подачей, ускоренным ходом и регулировкой скорости
• Электронный индикатор нагрузки шпинделя и электронные маховички
• Подача X/Y/Z через джойстик и встроенный индикатор позиции
• Синхронизация подачи с частотой вращения шпинделя возможна
• Компоненты привода рассчитаны на непрерывную работу и малое обслуживание

Характеристики / технические спецификации

• Модель: Servomill® UWF 1400
• Рабочая поверхность: стол 2.000 x 500 mm, нагрузка 1.800 kg
• Ходы: X 1.400 mm / Y 700 mm / Z 500 mm
• Шпиндель: SK 50, скорости 30-390 / 390-2050 1/min
• Мощность шпинделя: 11 kW
• Сервоприводы и шарико-винтовые пары на всех осях
• Ускоренный ход X/Y 2.200 mm/min, Z 1.100 mm/min
• Габариты: 3,25 m x 2,5 m x 2,2 m; Масса: ≈ 4.500 kg
