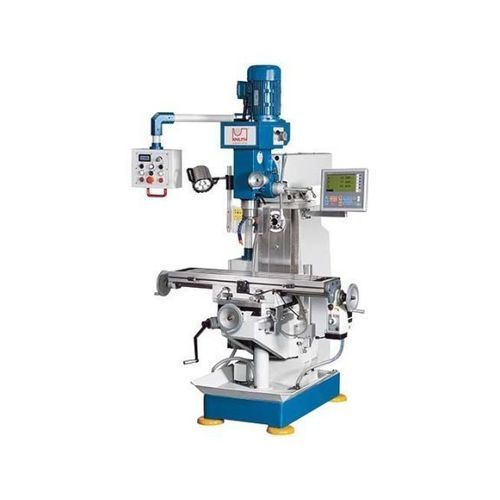

Фрезерный станок 3 оси VHF 1.1

горизонтальныйвертикальныйуниверсальный

Описание
Универсальный фрезерный станок серии VHF оснащён горизонтальным шпинделем, поворотной вертикальной фрезерной головкой и большой прижимаемой столешницей. Частота вращения шпинделя и подача по оси X регулируются плавно. Благодаря полноценному стандартному оборудованию модель пригодна для широкого круга задач в учебных подразделениях, ремонтных мастерских и модельных цехах.

Основные особенности

• поворотная фрезерная головка с ручной подачей пиноли
• горизонтальный фрезерный шпиндель с собственным приводом
• бесступенчатая регулировка скорости шпинделя
• подача по оси X (автоматическая подача + бесступенчатая регулировка скорости)
• полный комплект стандартного оборудования (система охлаждения, лоток для стружки, рабочая лампа, инструменты)

Рабочая зона
Макс. диаметр сверления : 25 mm
Диаметр фрезерования в стали (макс.) : 18 mm
Площадь установки на столе : 1.000 mm x 240 mm
Макс. нагрузка на стол : 150 kg
Макс. регулировка угла стола (влево/вправо) : 30°/40°

Ходы
Ход по оси X : 535 mm
Ход по оси Y : 160 mm
Ход по оси Z : 300 mm

Вертикальная фрезерная головка
Частота вращения шпинделя (верт.) : 100 1/min - 2.000 1/min
Конус шпинделя : SK 40 DIN 2080
Ход пиноли : 120 mm
Вылет : 200 mm - 700 mm
Расстояние от торца шпинделя до поверхности стола : 65 mm - 385 mm

Горизонтальный фрезерный шпиндель
Частота вращения шпинделя (гориз.) : 60 1/min - 1.350 1/min
Расстояние горизонт. шпиндель - поверхность стола : 0 mm - 300 mm

Мощность привода
Номинальная мощность мотора горизонт. шпинделя : 2,2 kW
Номинальная мощность мотора вертик. шпинделя : 1,5 kW

Размеры и масса
Габариты (Д x Ш x В) : 1,38 m x 1,22 m x 2,15 m
Масса : 1.000 kg

Характеристики / технические спецификации

• Модель: VHF 1.1
• Установки шпинделя: SK 40 (вертикально); горизонт. шпиндель с собственным приводом
• Частоты вращения: вертик. шпиндель 100 - 2.000 1/min; горизонт. шпиндель 60 - 1.350 1/min
• Ход пиноли: 120 mm
• Площадь столa: 1.000 mm x 240 mm; макс. нагрузка столa: 150 kg
• Регулировка угла столa: до 30°/40° (влево/вправо)
• Ходы осей (X/Y/Z): 535 mm / 160 mm / 300 mm
• Расстояние горизонт. шпиндель - стол: 0 - 300 mm
• Расстояние торец шпинделя - стол: 65 - 385 mm
• Мощности двигателей: горизонт. 2,2 kW; вертик. 1,5 kW
• Габариты: 1,38 m x 1,22 m x 2,15 m; Масса: 1.000 kg
• Комплектация по умолчанию: система охлаждения, лоток для стружки, поворотная фрезерная головка, автоматическая подача по X, рабочая лампа, эксплуатационные инструменты
