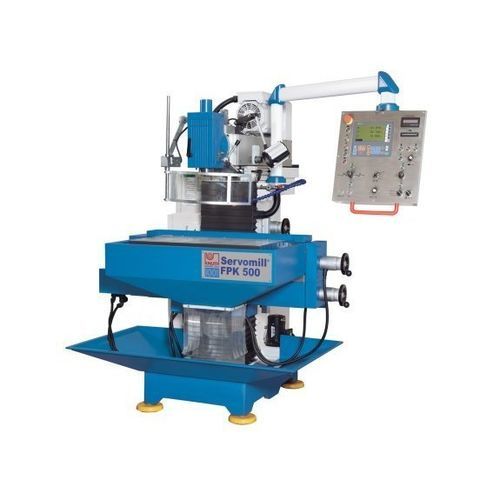

Фрезерный станок с ЧПУ 3 оси Servomill® FPK 500

универсальныйSK40

Обзор
Этот универсальный фрезерный станок для инструментов стал незаменимым в механическом производстве инструментов и пресс-форм. Компактная конструкция обеспечивает высокую гибкость и простоту управления. Благодаря электронным упорам, электронным маховикам и дополнительным фрезерным функциям Servomill позволяет использовать преимущества серийной CNC‑технологии даже без программирования. Основные области применения: инструментальное производство, серийное производство и обучение.

Ключевые особенности

• Сервоприводная подача с электронными маховиками
• Преднатянутые шарико-винтовые пары на всех осях (без люфта)
• Электронные упоры: 3 позиции на ось
• Большая вертикальная консоль и рабочий стол
• Вертикальный и горизонтальный шпиндель (SK 40 DIN 2080)
• Плавно регулируемая частота вращения шпинделя

Рабочая зона
Размеры стола: 800 мм x 400 мм
Вертикальный стол: 1.020 мм x 225 мм
Макс. нагрузка на стол: 200 кг
Количество Т-образных пазов: 6 (14 мм x 63 мм)
Т-образные пазы вертикального стола: 3 (14 мм x 63 мм)

Ходы
Ход по оси X: 500 мм
Ход по оси Y: 400 мм
Ход по оси Z: 400 мм

Фрезерная головка
Диапазон низких оборотов: 40 1/min - 260 1/min
Диапазон высоких оборотов: 260 1/min - 2.000 1/min
Скорость шпинделя: 40 1/min - 2.000 1/min
Конус шпинделя: SK 40 DIN 2080
Угол поворота: 90°
Ход пиноли: 60 мм
Расстояние нос шпинделя – стол: 50 мм - 450 мм
Расстояние нос шпинделя – стойка: 170 мм - 570 мм

Ускоренный ход
Ускоренный ход X/Y/Z: 1.200 мм/мин

Горизонтальный фрезерный шпиндель
Конус шпинделя: SK 40 DIN 2080
Расстояние центр шпинделя – стол: 145 мм - 545 мм

Подача
Рабочая подача X/Y/Z: 10 мм/мин - 1.000 мм/мин

Мощность привода
Мощность главного привода: 3,7 кВт
Мощность насоса СОЖ: 0,13 кВт
Крутящий момент подач X/Y: 7,7 Нм ; Z: 10 Нм

Габариты и масса
Габариты (Д x Ш x В): 1,5 м x 1,7 м x 1,8 м
Масса: 1.550 кг

Подробности продукта
Серия FPK — современная интерпретация классического универсального фрезерного станка для инструментов. Станина консольного типа из высококачественного серого чугуна обеспечивает точность и долговечность. Органы управления сгруппированы с правой стороны для удобства оператора. Плоские направляющие с большой площадью соприкосновения обеспечивают геометрическую стабильность и высокую грузоподъёмность. Главный редуктор шпинделя интегрирован в верхнюю балку для эффективной передачи мощности и низких вибраций. Надёжная двухступенчатая коробка передач с закалёнными и шлифованными зубчатыми колесами обеспечивает широкий бесступенчатый диапазон скоростей. Вертикальная головка поворачивается в обе стороны; пиноль перемещается вручную; при необходимости головку можно снять для доступа к горизонтальной шпиндельной посадке. Задняя бабка для длинных оправ поставляется в стандартной комплектации.

Технология подачи
Мощные сервомоторы обеспечивают бесступенчатую регулировку подачи и быстрые перемещения по всем осям. Преднатянутые шарико-винтовые пары на всех осях гарантируют точное, плавное и износостойкое позиционирование без люфта, продлевая срок службы машины.

Комплектация
Стандартная комплектация включает мощную систему охлаждения, светодиодную рабочую подсветку и комплект инструментов с длинными оправками и цангами. Интегрированные электронные функции обеспечивают управление позиционированием, электронный индикатор нагрузки шпинделя, электронные маховики, управление осями через джойстик и дисплей позиции X.pos 3.2.

Servomill - особенности

• Электроника разработана и произведена в Германии
• Управление позиционированием для заранее заданных перемещений по всем осям
• Преднатяжённые шарико-винтовые пары без люфта
• Сервомоторы на всех осях с бесступенчатой подачей и быстроперемещениями
• Электронный индикатор нагрузки шпинделя
• Электронные маховики на всех осях
• Управление перемещением X/Y/Z через джойстик
• Интегрированный индикатор позиции с оптической линейкой
• Возможна синхронизация подачи с частотой вращения шпинделя

Характеристики / технические данные

• Модель: Servomill® FPK 500
• Производитель: KNUTH
• Рабочий стол: 800 × 400 мм
• Ходы (X×Y×Z): 500 × 400 × 400 мм
• Диапазон частот шпинделя: 40 – 2.000 1/min
• Конус шпинделя: SK 40 (DIN 2080)
• Мощность главного привода: 3,7 кВт
• Макс. нагрузка на стол: 200 кг
• Количество Т-образных пазов: 6 (14 мм × 63 мм)
• Ускоренный ход (все оси): 1.200 мм/мин
• Рабочая подача (каждая ось): 10 – 1.000 мм/мин
• Габариты (Д x Ш x В): 1,5 м x 1,7 м x 1,8 м
• Масса: 1.550 кг
• Индикатор позиции: X.pos 3.2
• Стандартное оснащение: система охлаждения, LED-освещение, электронные маховики, преднатянутые шарико-винтовые пары, централизованная смазка (в зависимости от комплектации)
