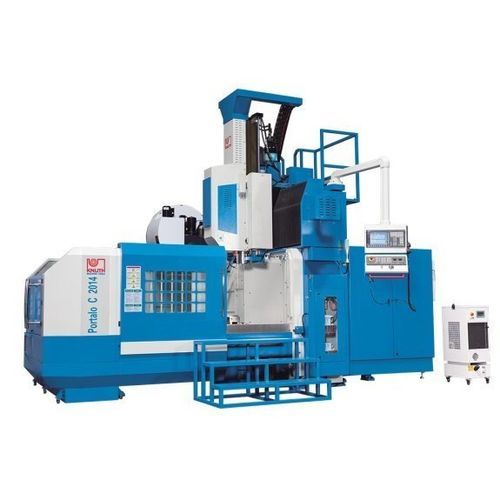

Фрезерный станок с ЧПУ 3 оси Portalo C 2014 CNC

вертикальныйс подвижным столомс рамой

Описание
Portalo C 2014 CNC — портальная фрезерная станция с ЧПУ, разработанная для прецизионной обработки крупногабаритных и тяжёлых заготовок. Конструкция с неподвижным порталом и подвижным столом обеспечивает устойчивость при тяжёлой резке и при высокой скорости обработки сложных матриц и форм. Широкий набор стандартного оборудования позволяет адаптировать станок к конкретным производственным задачам.

Ключевые преимущества

• Высокая грузоподъёмность стола (до 4.000 kg)
• Большая рабочая зона (стол 2.000 x 1.200 mm)
• Жёсткий фиксированный портал для стабильности процесса
• 24-позиционный автоматический сменщик инструментов с двухруким захватом
• Измерительные системы Renishaw для инструмента и заготовки

Детали конструкции
Подвижный установочный стол в сочетании с фиксированным порталом обеспечивает возможность обработки крупных и тяжёлых заготовок при удобном доступе и организации наладки.

Портал

• Особо жёсткий портал и решения по направляющим для обеспечения стабильности при больших ходах
• Комбинация линейных направляющих и плоских направляющих обеспечивает долгий срок службы и высокие скорости обработки
• Преднагруженные шарико-винтовые пары и проверенные сервоприводы для динамических подач и быстрого перемещения по всем осям

Главный шпиндель

• Высокая мощность привода и широкий диапазон оборотов обеспечивают запас крутящего момента при тяжёлой обработке (6.000 1/min, крепление SK 50)

Сменщик инструментов

• Надёжный магазин на 24 позиции с двухруким захватом для быстрого обмена инструментов и гибкого производства

ЧПУ

• Система Siemens 828D: интуитивное программирование и промышленная поддержка
• В стандартной комплектации — программное обеспечение Siemens Shopmill для упрощённого создания контуров и программ заготовок

Оснащение

• Широкие раздвижные двери корпуса для удобной загрузки/выгрузки и наладки
• Измерительные системы Renishaw для калибровки и измерений инструмента и заготовки, сокращающие простои и брак
• Эффективная система охлаждения в сочетании с конвейером для удаления стружки
• Автоматическая централизованная смазка для упрощения обслуживания

Технические характеристики
Рабочая зона
Размеры стола: 2.000 mm x 1.200 mm
Макс. нагрузка на стол: 4.000 kg
Расстояние от носка шпинделя до поверхности стола: 150 mm - 950 mm
Расстояние между колоннами: 1.400 mm

Ходы
Ход по X: 2.100 mm
Ход по Y: 1.400 mm
Ход по Z: 800 mm

Главный шпиндель
Частота вращения шпинделя: 6.000 1/min
Крепление шпинделя: SK 50 ISO 7388-1 (DIN 69871)
Диаметр шпинделя: 190 mm

Ход в быстром режиме
Быстрый ход X: 12 m/min
Быстрый ход Y: 12 m/min
Быстрый ход Z: 10 m/min

Подача
Рабочая подача: 8.000 mm/min

Инструменты
Число позиций инструмента: 24 позиции

Точности
Точность позиционирования: 0,005/300 mm
Повторяемость: 0,005/1000 mm

Мощность привода
Номинальная мощность главного привода: 26 kW
Постоянная нагрузка: 22 kW

Габариты и масса
Габариты (Д x Ш x В): 6,3 m x 4,15 m x 4,45 m
Масса станка: 16.000 kg
