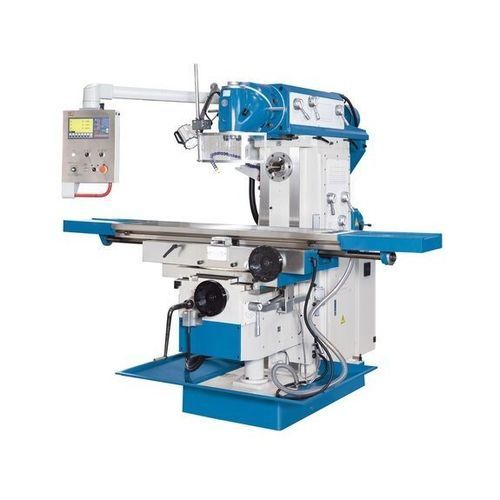

3-осный фрезерный станок UWF 6

горизонтальныйвертикальныйуниверсальный

Краткое описание
Универсальный фрезерный станок модели UWF 6 — крупнейшая модель серии UWF. Предназначен для традиционной фрезерной обработки крупных заготовок: увеличенные перемещения, широкая рабочая поверхность и возможность работы с вертикальным и горизонтальным шпинделями обеспечивают высокую универсальность применения.

Основные преимущества

• Универсальная фрезерная головка, поворачиваемая в 2 плоскостях (360°)
• Горизонтальный шпиндель с отдельным приводом
• Поворотный стол (наклон до 45°)
• Серво-подача по всем осям с высокими скоростями быстрого хода
• Широкая стандартная комплектация (система СОЖ, лоток для стружки, 3-осевой индикатор)

Рабочая зона
Размеры стола: 1.600 мм x 360 мм
Макс. нагрузка на стол: 500 кг
Количество Т-образных пазов: 3
Т-пазы (ширина x шаг): 18 мм x 80 мм

Ходы
Ход по оси X: 1.300 мм
Ход по оси Y: 300 мм
Ход по оси Z: 400 мм

Фрезерная головка
Диапазон скоростей (вертикальная): 60 об/мин - 1.750 об/мин
Крепление шпинделя: SK 50 (DIN 2080)
Угол поворота: 360°
Ход верхней балки: 550 мм
Расстояние центр шпиндель - стол: 190 мм - 590 мм

Ускоренные подачи
Ускоренная подача X: 1.200 мм/мин
Ускоренная подача Y: 800 мм/мин
Ускоренная подача Z: 600 мм/мин

Горизонтальный шпиндель
Скорость шпинделя (горизонтальная): 60 об/мин - 1.800 об/мин
Крепление шпинделя: SK 50 (DIN 2080)
Расстояние горизонт. шпиндель - поверхность стола: 20 мм - 420 мм
Расстояние ось шпиндель - верхняя балка: 200 мм

Подача
Скорость подачи X: 30 мм/мин - 750 мм/мин
Скорость подачи Y: 20 мм/мин - 500 мм/мин
Скорость подачи Z: 15 мм/мин - 375 мм/мин

Мощности
Мощность двигателя горизонт. шпинделя: 5,5 кВт
Мощность двигателя вертик. шпинделя: 4 кВт

Габариты и масса
Габариты (Д x Ш x В): 2,52 м x 2,10 м x 2,00 м
Масса нетто: прибл. 2.950 кг

Стандартная комплектация и конструктивные особенности

• Станина из серого чугуна HT-200 с ребрами жёсткости
• Направляющие с закалённой поверхность и шлифовкой для долговременной точности
• Поворотный стол до 45° с большой рабочей поверхностью
• Раздельные приводы для вертикального и горизонтального шпинделя
• Контрдержатель с бронзовой втулкой для длинных фрез
• 3-осевой индикатор позиции, память инструмента и переключение мм/дюймы
• СОЖ, лоток для стружки и рабочая лампа входят в стандартную комплектацию

Технические характеристики

• Модель: UWF 6
• Тип: Универсальный фрезерный станок
• Стол: 1.600 x 360 мм
• Нагрузка стола: 500 кг
• Перемещения (X / Y / Z): 1.300 / 300 / 400 мм
• Ускоренные подачи (X / Y / Z): 1.200 / 800 / 600 мм/мин
• Горизонтальный шпиндель: SK 50 (DIN 2080), 60–1.800 об/мин, мотор 5,5 кВт
• Вертикальная фрезерная головка: SK 50 (DIN 2080), 60–1.750 об/мин, мотор 4 кВт
• Ход верхней балки: 550 мм
• Центр шпинделя - стол: 190–590 мм
• Габариты: 2,52 м x 2,10 м x 2,00 м
• Масса нетто: прибл. 2.950 кг
