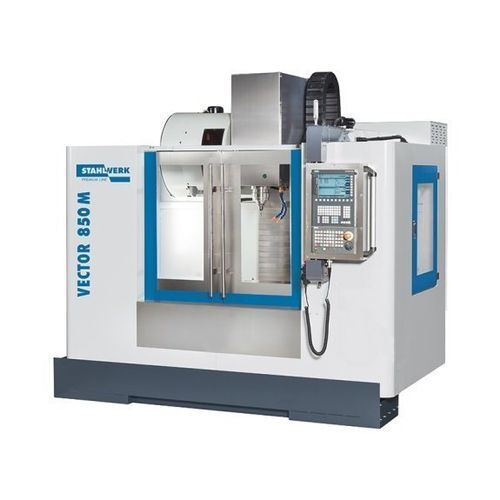

Обрабатывающий центр ЧПУ 3 оси VECTOR 850 M Si

вертикальныйSK4024 инструмента

Обзор
VECTOR 850 M SI — вертикальный фрезерный центр с ЧПУ, разработанный для компактного многосменного производства и обработки сложных деталей. Проектируется с применением FEM‑анализа и изготавливается под строгим контролем качества; станина выполнена из Meehanite‑литья, колонна — дельта‑конструкции для повышенной жёсткости и термостабильности.

Основные преимущества

• Широкая Y‑образная колонна из Meehanite для максимальной структурной стабильности
• Подача СОЖ через шпиндель (CTS) 30 бар для оптимальной эвакуации стружки и увеличения ресурса инструмента
• Двухрукавный инструментальный магазин на 24 позиции для гибкого производства
• Разработан для непрерывной многосменной работы
• Широкие возможности кастомизации и автоматизации; стандартная гарантия 2 года

Конструкция машины

• Жёсткая C‑образная конструкция с низким центром тяжести и компактным габаритом
• ШВП 30 mm с предварительным натягом и цифровая система приводов для жёсткого перемещения стола и высокого крутящего момента
• Линейные направляющие по осям X, Y, Z для высокой точности и уменьшения трения (варианты Roller доступны)
• Компактная компоновка, широкие передние двери для удобства загрузки/разгрузки

Шпиндель

• Шпиндель на множественных подшипниках для качественного восприятия и рассеивания сил
• Монтаж шпинделя: SK 40 ISO 7388-1 (DIN 69871)
• Стандартная частота вращения: 10 000 об/мин; постоянный крутящий момент: 57 Nm
• Подшипники шпинделя: 7012 x 4; привод — ременной

Инструментальная система

• Тип сменщика: двухрукавный (Dual‑arm)
• Количество позиций: 24; выбор инструмента: memory random
• Макс. размер инструмента Ø x L: 80 mm x 300 mm; макс. масса инструмента: 7 kg
• Время смены инструмент/инструмент — 1,8 с; стружка/стружка — 3,9 с

Система управления / ПО (Siemens SINUMERIK 828D)

• Компактная и надёжная панельная CNC‑система с ShopMill для быстрой программировки
• ProgramGUIDE и SINUMERIK MDynamics с Advanced Surface для серийного производства и пресс‑форм
• Animated Elements, графическая поддержка, 3D‑симуляция и передача данных через USB, CF, Ethernet
• Опции: измерительные циклы, обнаружение остаточного материала, синхронная запись

Технические характеристики (таблицы)
Рабочая зона
Размеры стола — 1.000 mm x 550 mm
Грузоподъёмность стола — 800 kg
Расстояние от носка шпинделя до поверхности стола — 150 mm - 700 mm
Центр шпинделя - колонна — 619 mm

Ходы
Ход по X — 850 mm
Ход по Y — 550 mm
Ход по Z — 550 mm
Направляющие — Roller (варианты доступны)

Главный шпиндель
Частота вращения — 10.000 1/min
Монтаж шпинделя — SK 40 ISO 7388-1 (DIN 69871)
Постоянный момент — 57 Nm
Подшипники — 7012 x 4
Привод шпинделя — ременной привод

Быстрые подачи
Быстрая подача X/Y — 36.000 mm/min
Быстрая подача Z — 15.000 mm/min

Рабочие подачи
Рабочая подача — 10.000 mm/min

Инструментальная часть (итог)
Тип — двухрукавный
Количество позиций — 24
Выбор инструмента — memory random
Макс. размер Ø x L — 80 mm x 300 mm
Макс. масса — 7 kg
Время смены инструмент/инструмент — 1,8 с
Время смены стружка/стружка — 3,9 с

Точности
Повторяемость — ± 0,003 mm (± 0.00012")
Точность позиционирования — ± 0,005 mm (± 0.0002")

Электропитание и мощность
Главный привод, непрерывная нагрузка — 9 kW
Общая потребляемая мощность — 20 kVA
Напряжение — 400 V
Частота сети — 50 Hz

Габариты и масса
Габариты (Д x Ш x В) — 2,42 m x 2,20 m x 2,70 m
Масса — 4.300 kg

Дополнительно

• Опции: линейно-роликовые направляющие для очень тихой работы (на отдельных вариантах)
• Доступны конфигурации шпинделя и сменщика (BT40, апгрейды скорости, прямой привод CTS)
• Широкий выбор аксессуаров и систем измерения (Renishaw, toolsetters, поворотные оси)

Технические сведения

• Модель — VECTOR 850 M SI
• Рабочий стол — 1.000 x 550 mm; нагрузка 800 kg
• Ходы X/Y/Z — 850 / 550 / 550 mm
• Сменщик — двухрукавный 24 позиции
• Стандартное управление — Siemens SINUMERIK 828D
