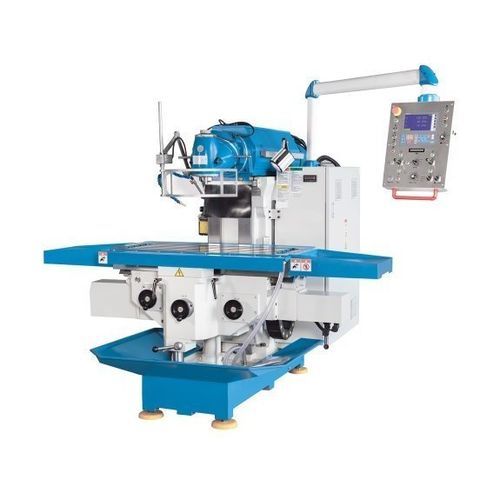

Фрезерный станок с ЧПУ 2 оси Servomill® UWF 900

универсальныйсо стойкойSK40

Описание
Многофункциональная серия Servomill UWF с сервоприводной‑конвенциональной подачей и универсальной фрезерной головкой, поворачивающейся в двух плоскостях, представляет собой флагманскую модель линейки универсальных фрезерных станков. Серия отличается особенно большой рабочей зоной и мощными приводами главного шпинделя. Электронные упоры, электронные маховики и дополнительные фрезерные функции обеспечивают многие преимущества технологий ЧПУ даже без программирования. Типичные области применения: инструментальное производство, серийная обработка и обучение.

Основные преимущества

• Большая рабочая зона
• Сервоприводная‑конвенциональная технология подачи
• Преднапряжённые шарико‑винтовые пары на всех осях
• Электронные маховики
• Универсальная фрезерная головка с 2 поворотными осями
• Бесступенчатая регулировка скорости шпинделя

Подробности

• Встроенная электроника упрощает традиционную фрезеровку, повышая точность и эффективность.
• Новое поколение конвенциональных фрезерных станков с электроникой, разработанной и изготовленной в Германии.
• Удобная эксплуатация, заметно более высокая точность и повышенная производительность по сравнению с традиционными станками.
• Жёсткая, устойчивая к кручению консольная конструкция корпуса у серии UWF обеспечивает большую рабочую зону при компактных габаритах.
• Дополнительная направляющая система поддерживает консоль для увеличения грузоподъёмности стола.
• Рабочий стол перемещается по оси X в большой направляющей типа «ласточкин хвост» с отличными демпфирующими свойствами и точной регулировкой.
• Плоские направляющие с широкой опорной поверхностью обеспечивают максимальную стабильность формы и направляют консоль и поперечину.
• Все направляющие закалены, отшлифованы и автоматически смазываются посредством централизованной системы смазки.
• Полный привод интегрирован в тяжёлую верхнюю балку, что обеспечивает эффективную передачу мощности и низкий уровень вибраций.
• Универсальная головка фрезы с 2 осями поворота позволяет позиционировать шпиндель практически под любым углом и быстро возвращать в горизонтальную плоскость.
• Прочный двухступенчатый редуктор с закалёнными и шлифованными зубчатыми колесами обеспечивает широкий бесступенчатый диапазон скоростей, высокую грузоподъёмность и тихую работу.
• Мощные серводвигатели обеспечивают бесступенчатые скорости подачи и быстрые перемещения по всем осям.
• Преднатяжённые шарико‑винтовые пары на всех осях гарантируют точное позиционирование без люфта и с минимальным износом.
• Электронный индикатор нагрузки шпинделя помогает эффективно использовать возможности станка и инструмента и избегать перегрузок.
• Электронные маховички на всех осях и джойстиковое управление обеспечивают плавное и точное микропозиционирование и комфорт оператора.
• Функция позиционирования для прохождения заранее выбранных траекторий по всем осям; электронные конечные упоры (3 позиции на ось) устанавливаются нажатием кнопки.
• Интегрированный индикатор положения с точной стеклянной шкалой; доступно поколение отображения X.Pos 3.2.
• Стандартная комплектация: система охлаждения, светодиодная рабочая подсветка и набор эксплуатационных инструментов.

Рабочая зона
Размеры стола: 1.235 mm x 460 mm
Нагрузка на стол: 800 kg
Количество Т‑образных пазов: 5 шт.
Ширина Т‑пазов: 18 mm
Шаг Т‑пазов: 80 mm

Ходы
Ход по X: 900 mm
Ход по Y: 650 mm
Ход по Z: 450 mm

Фрезерная головка
Диапазон частот (2): 30-390 / 390-2050 об/мин
Конус шпинделя: SK 40 DIN 2080
Угол поворота: 360°
Расстояние центр шпиндель – стол: 30 mm - 480 mm

Ускоренный ход
Ускоренный ход X: 2.200 mm/min
Ускоренный ход Y: 2.200 mm/min
Ускоренный ход Z: 1.100 mm/min

Подача
Скорость подачи X: 10 mm/min - 1.000 mm/min
Скорость подачи Y: 10 mm/min - 1.000 mm/min
Скорость подачи Z: 5 mm/min - 640 mm/min

Мощность привода
Мощность главного привода: 7,5 kW
Мощность привода подачи X: 3,6 kW
Мощность привода подачи Y: 3,6 kW
Мощность привода подачи Z: 5,5 kW
Мощность привода насоса СОЖ: 0,13 kW

Габариты и масса
Габариты (Д x Ш x В): 2 m x 2,5 m x 2 m
Масса: 4.000 kg

caractéristiques / spécifications techniques

• Модель: Servomill® UWF 900
• Brand: KNUTH
• Рабочий стол: 1.235 mm x 460 mm
• Нагрузка на стол: 800 kg
• Т‑пазы: 5 поз., ширина 18 mm, шаг 80 mm
• Ходы X / Y / Z: 900 / 650 / 450 mm
• Диапазоны скоростей фрезерной головки: 30-390 / 390-2050 1/min
• Конус шпинделя: SK 40 DIN 2080
• Угол поворота: 360°; расстояние центр‑шпиндель‑стол: 30 - 480 mm
• Ускоренные ходы X / Y / Z: 2.200 / 2.200 / 1.100 mm/min
• Диапазоны подачи X / Y / Z: 10 - 1.000 / 10 - 1.000 / 5 - 640 mm/min
• Мощности (главн. / X / Y / Z / насос): 7,5 kW / 3,6 kW / 3,6 kW / 5,5 kW / 0,13 kW
• Габариты: 2 m x 2,5 m x 2 m
• Масса: 4.000 kg
