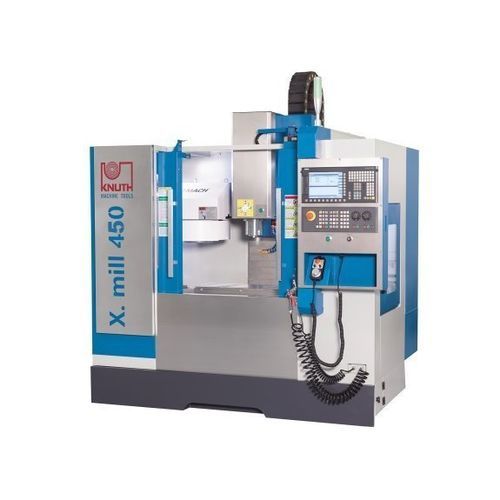

Фрезерный станок с ЧПУ 3 оси X.mill 450

вертикальныйс неподвижным столомSK30

Краткое описание
X.mill 450 — компактный вертикальный CNC-обрабатывающий центр для точной 3-осной фрезерной обработки, предназначенный для небольших мастерских и ячеек бережливого производства. Сочетает небольшую занимаемую площадь с жесткой C-рамой, ременным SK40-шпинделем и управлением Siemens 828D для повторяемых процессов.

Основные преимущества

• Вертикальный CNC-центр, 3 оси
• Стол 700 × 260 мм, грузоподъёмность 200 кг
• 12-позиционный револьверный магазин
• Система управления Siemens 828D (SINUMERIK Operate)

Конструкция станка

• Корпус из серого чугуна для высокой жесткости
• Полностью закрытые линейные направляющие и предварительно нагруженные шарико-винтовые пары на всех осях для высокой точности
• Широкий стол с 3 T-образными пазами и удобным доступом через большие дверцы

Шпиндель

• Ремённый привод, многоподшипниковый шпиндель с интерфейсом SK40 (ISO 7388-1 / DIN 69871)
• Частота вращения до 10 000 об/мин
• Постоянный крутящий момент: 24 Нм

Сменщик инструментов

• Карусельный сменщик на 12 позиций для гибкости производства
• Горизонтальная прочная конструкция, допускающая тяжёлые инструмент

Система управления

• Siemens 828D с SINUMERIK Operate — графические циклы ShopMill и стандартные интерфейсы (CF, USB, Ethernet)

Оснащение и обслуживание

• Электронный маховик для настройки
• Закрытый шкаф управления с теплообменником
• Полностью закрытая рабочая зона; возможно подключение вытяжки и конвейера
• Пистолеты для охлаждающей жидкости и сжатого воздуха; автоматическая централизованная смазка

Технические данные (таблицы)

Рабочая зона
Размеры стола: 700 мм x 260 мм
Грузоподъёмность стола: 200 кг
Расстояние от носка шпинделя до стола: 80 мм - 500 мм
Центр шпинделя - колонна: 330 мм
Количество T-образных пазов: 3 позиции

Ходы
Ход по X: 450 мм
Ход по Y: 260 мм
Ход по Z: 420 мм

Главный шпиндель
Скорость шпинделя: 10 000 1/мин
Крепление шпинделя: SK 40 ISO 7388-1 (DIN 69871)
Постоянный крутящий момент: 24 Нм

Подача
Скорость холостого хода: 12 000 мм/мин
Рабочая подача: 10 000 мм/мин

Инструменты
Число позиций: 12 позиций
Ø инструмента: 90 (150) мм
Длина инструмента (макс.): 250 мм
Макс. вес инструмента: 8 кг
Время смены инструмент/инструмент: 8 с

Точности
Повторяемость: 0,006 мм
Точность позиционирования: 0,008 мм

Мощность
Главный привод, номинальная нагрузка: 3,7/5,5 кВт
Общее потребление мощности: 10 кВА

Габариты и вес
Габариты (Д × Ш × В): 2,11 м × 1,78 м × 2,25 м
Масса: 1 800 кг

Характеристики / технические спецификации

• Модель: X.mill 450
• Тип машины: вертикальный CNC-центр, C-каркас, 3 оси
• Управление: Siemens 828D (SINUMERIK Operate), поддержка ShopMill
• Шпиндель: SK40, до 10 000 об/мин, постоянный крутящий момент 24 Нм
• Ходы (X/Y/Z): 450 / 260 / 420 мм
• Стол: 700 × 260 мм, 3 T-паза, нагрузка 200 кг
• Магазин: 12 позиций, Ø инструмента 90 (150) мм, длина макс. 250 мм, вес макс. 8 кг
• Подачи: холостой ход 12 000 мм/мин, рабочая 10 000 мм/мин
• Точность: повторяемость 0,006 мм, позиционирование 0,008 мм
• Потребляемая мощность: 3,7 / 5,5 кВт (главный привод); общая 10 кВА
• Габариты и вес: 2,11 м × 1,78 м × 2,25 м; 1 800 кг
