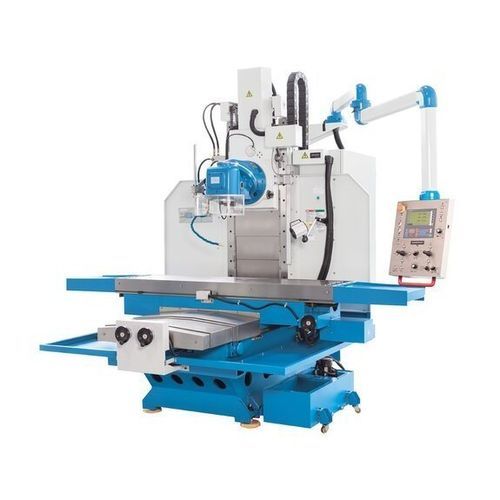

Фрезерный станок с ЧПУ 3 оси Servomill® KB 1500

универсальныйSK50для тяжелой обработки

Описание
Servomill® KB 1500 — продольно‑фрезерный станок (bed‑type) с серво‑конвенциональной системой подачи, предназначенный для тяжёлой обработки крупных и сложных заготовок. Соединяет жёсткую конструкцию, широкие направляющие и высокую мощность привода. Универсальная фрезерная головка поворачивается в двух плоскостях и допускает применение длинных оправок для горизонтальной обработки. Электронные упоры и электронные маховики обеспечивают повторяемость, близкую к ЧПУ, без программирования.

Ключевые особенности

• Сервоприводная подача с электронными маховиками
• Преднапряженные шарико‑винтовые передачи во всех осях
• 3 x 3 электронных упора (на ось)
• Универсальная фрезерная головка с 2 осями поворота (360°)
• Высокая максимальная нагрузка на стол: 1 500 кг
• Плавная регулировка числа оборотов шпинделя, шпиндельное соединение SK 50

Рабочая зона
Габариты стола: 2.100 mm x 500 mm
Макс. грузоподъёмность стола: 1.500 kg
Количество T-образных пазов: 4 позиции
T-паз (ширина x шаг): 18 mm x 100 mm

Ходы
Ход по оси X: 1.500 mm
Ход по оси Y: 650 mm
Ход по оси Z: 650 mm

Фрезерная головка
Диапазон скоростей низкий: 6 1/min - 300 1/min
Диапазон скоростей высокий: 300 1/min - 1.500 1/min
Крепление шпинделя: SK 50
Угол поворота: 360°
Расстояние от центра шпинделя до стола: 8 mm - 660 mm

Ход в быстром режиме
Быстрый ход X: 6.000 mm/min
Быстрый ход Y: 6.000 mm/min
Быстрый ход Z: 3.000 mm/min
Деление маховика X/Z/Y: 0,01 mm

Подачи
Скорость подачи X: 3.000 mm/min
Скорость подачи Y: 3.000 mm/min
Скорость подачи Z: 2.500 mm/min

Мощности и приводы
Номинальная мощность главного привода: 15 kW
Мощность насоса СОЖ: 0,13 kW
Крутящий момент подачи X: 18 Nm
Крутящий момент подачи Y: 18 Nm
Крутящий момент подачи Z: 23 Nm
Мощности двигателей осей: X 3,6 kW; Y 4,6 kW; Z 3,6 kW

Габариты и масса
Габариты (Д x Ш x В): 3,22 m x 2,42 m x 2,8 m
Масса: 7.000 kg

Конструкция и описание

• Массивное станинное основание с большой закрепляемой столешницей, перемещающейся по X и Y
• Сильно рёберная колонна направляет универсальную головку в Z
• Очень широкие плоские направляющие по оси Y и крупногабаритная ласточкин хвост направляющая по оси X для высокой жёсткости
• Большие ходы стола и площадь зажима для крупных деталей или многопозиционной фиксации
• Головка фрезы перемещается по длинным плоским направляющим, поддерживается противовесом; противодержатель для горизонтальной обработки с длинными оправками входит в комплект

Главный шпиндель и приводы

• Скорости шпинделя регулируются в двух передачах через инвертор для получения высокого крутящего момента
• Универсальная головка обеспечивает плавный ход и стабильность
• Бесступенчатая регулировка угла в плоскостях 90° и 45°; поворот в горизонтальное положение
• Направляющая противодержателя для использования длинных оправок и одновременной обработки

Система подачи

• Мощные сервомоторы обеспечивают бесступенчатую подачу и быстрые перемещения
• Преднапряженные шарико‑винтовые передачи во всех осях гарантируют точное позиционирование без люфта
• Компенсация веса по оси Z обеспечивает плавное перемещение

Оснащение

• Панель управления с X.Pos 3.2 и расширенными функциями (стандарт)
• Электронные маховики и управление джойстиком для точных перемещений
• Электронные упоры: 3 позиции для каждой оси, сохраняемые кнопкой
• Электронный индикатор нагрузки шпинделя
• Централизованная смазка, система охлаждения в отдельном передвижном баке, светодиодная подсветка рабочего поля
• Широкий набор аксессуаров (инструменты, оправки, цанги)

Дополнительные преимущества

• Электроника разработана и изготовлена в Германии
• Управление позиционированием для заранее заданных перемещений по всем осям
• Преднапряженные шарико‑винты без люфта
• Возможна синхронизация подачи с оборотами шпинделя
• Интегрированный индикатор положения с оптическими/стеклянными шкалами

Технические характеристики (сводно)

• Модель: Servomill® KB 1500
• Стол: 2.100 x 500 mm, 4 T-паза (18 mm x 100 mm), макс. нагрузка 1.500 kg
• Ходы: X 1.500 mm / Y 650 mm / Z 650 mm
• Шпиндель: SK 50; Частоты вращения: 6 - 300 1/min (низкая), 300 - 1.500 1/min (высокая)
• Быстрый ход: X/Y 6.000 mm/min, Z 3.000 mm/min
• Скорости подачи: X 3.000 mm/min, Y 3.000 mm/min, Z 2.500 mm/min
• Главный двигатель: 15 kW; Помпа СОЖ: 0,13 kW
• Габариты: прибл. 3,22 m x 2,42 m x 2,8 m; Вес прибл. 7.000 kg
• Стандартное управление: X.Pos 3.2, электронные маховики, джойстик, индикатор нагрузки шпинделя
