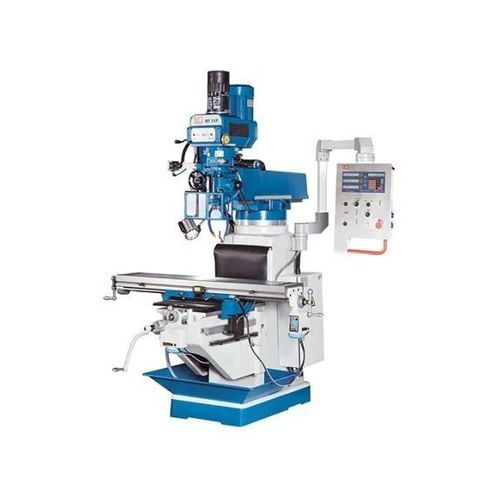

3-осный фрезерный станок MF 5 VP

универсальныйдля сталидля цветных металлов

Краткое описание
MF 5 VP — универсальный фрезерный станок для промышленной обработки стали и цветных металлов. Топовая модель серии MF с инструментальным хвостовиком SK 40 и примерно на 30 % большим собственным весом для увеличенной жёсткости. Оси X и Y оснащены бесступенчатыми устройствами подачи; поворотная вертикальная головка обеспечивает широкий диапазон оборотов шпинделя. В стандартное оснащение входят четырёхступенчатая автоматическая подача пиноли, пневматический зажим инструмента и большая столовая поверхность для заготовок и приспособлений.

Основные преимущества

• поворотная вертикальная фрезерная головка с подачей пиноли
• пневматическое зажимное устройство для инструмента
• бесступенчатая регулировка частоты вращения шпинделя
• подача по осям/столу с быстрым ходом
• усиленная конструкция с широкими направляющими

Детали продукта

• Номинальная мощность двигателя: 3,75 кВт
• Конус шпинделя: SK 40 (DIN 2080 / ISO 40)
• 3 автоматические подачи пиноли, ручная грубая/тонкая подача
• Пиноль с микрометрической упорной планкой
• Переключатель реверса вращения шпинделя
• Тормоз шпинделя
• Бесступенчатая регулировка оборотов
• Головка поворачивается на ±90° вправо/влево
• Подача стола TV 1000 по X и Y, бесступенчато с быстрым ходом
• Система охлаждения и поддон для стружки
• Централизованная смазка

3‑осевой индикатор положения (X.Pos 3.2) — функции и преимущества

• Повышенная точность позиционирования
• Снижение числа ошибок и повышение надёжности процессов
• Сокращение тактового времени и рост производительности
• Хорошо читаемый дисплей и эргономичная клавиатура
• Разрешение: 0,01 / 0,005 мм
• Стандартные координаты и удержание позиции осей при выключенном дисплее
• Расчёт круговой разметки, функция калькулятора
• Память на 10 инструментов, переключение радиус/диаметр, конвертация мм/дюйм
• Обслуживание не требуется, простота расширения

Стандартная комплектация

• 3‑осевой индикатор положения X.Pos 3.2
• Подача рабочего стола TV 1000 по X и Y
• Пневмозажим инструмента
• Поддон для стружки
• Система смазки СОЖ
• Централизованная смазочная система
• Защитный кожух горизонтальной направляющей
• Инструмент для обслуживания
• Руководство по эксплуатации

Технические характеристики
Рабочая зона
Поверхность стола: 1.370 мм x 250 мм
Макс. нагрузка на стол: 350 кг

Ходы
Ход по оси X: 800 мм
Ход по оси Y: 390 мм
Ход по оси Z: 380 мм

Вертикальная фрезерная головка
Частота вращения шпинделя (верт.): 70 об/мин - 3.600 об/мин
Конус шпинделя: SK 40 (DIN 2080 / ISO 40)
Ход пиноли: 127 мм

Подача
Подачи пиноли: (3) 0,04 / 0,08 / 0,15 мм/об

Мощность привода
Номинальная мощность главного двигателя: 3,75 кВт

Габариты и масса
Габаритные размеры (Д x Ш x В): 2,54 м x 2,16 м x 2,24 м
Масса: 1.590 кг

Характеристики / технические данные

• Модель: MF 5 VP
• Конус шпинделя: SK 40 (DIN 2080 / ISO 40)
• Мощность двигателя: 3,75 кВт
• Диапазон оборотов шпинделя: 70 - 3.600 об/мин
• Ход пиноли: 127 мм; подачи: 0,04 / 0,08 / 0,15 мм/об
• Ходы X x Y x Z: 800 x 390 x 380 мм
• Площадь стола: 1.370 x 250 мм; макс. нагрузка: 350 кг
• Оснащение: поворотная головка ±90°, пневмозажим инструмента, 4‑ступенчатая автоматическая подача пиноли, подача стола TV 1000 с быстрым ходом, система охлаждения, поддон для стружки, централизованная смазка, широкие направляющие
