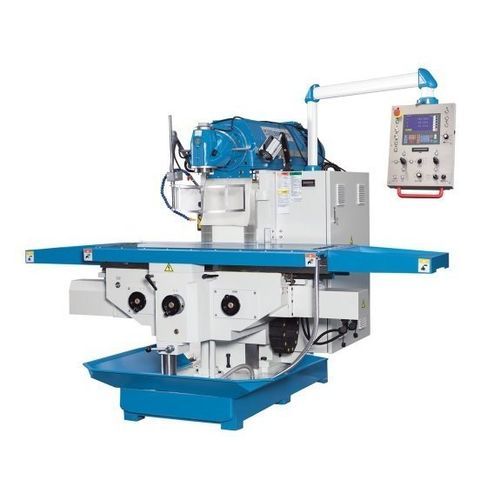

Фрезерный станок с ЧПУ 2 оси Servomill® UWF 1200

универсальныйс наклонной головкой

Краткое описание
Servomill® UWF 1200 — универсальный фрезерный станок с сервоприводной‑конвенциональной системой подачи и универсальной фрезерной головкой, поворачиваемой в двух осях. Машина обеспечивает большую рабочую зону и мощные приводы главного шпинделя. Электронные упоры, электронные маховики и расширенные функции фрезерования дают преимущества производства, схожие с CNC, без программирования. Типичные области применения: инструментальное производство, серийное производство и обучение.

Основные преимущества

• Большая рабочая зона
• Сервоприводно‑конвенциональная технология подачи
• Предварительно натянутые шариковинтовые пары на всех осях
• Электронные маховики
• Универсальная фрезерная головка с 2 поворотными осями
• Плавная регулировка частоты вращения шпинделя

Описание и конструктивные особенности

• Интегрированная электроника упрощает, делает точнее и эффективнее традиционное фрезерование
• Новое поколение традиционных фрезерных станков с ручным управлением и электронными помощниками
• Ориентированная на оператора конструкция повышает точность и производительность
• Высокая надежность и длительный срок службы компонентов уменьшают затраты на обслуживание и повышают доступность
• Прочная консольная станина с высокой сопротивляемостью к кручению
• Большая поверхность закрепления и длинные ходы обеспечивают большой рабочий объем при компактных габаритах
• Консоль поддерживается дополнительной системой направляющих для увеличения несущей способности стола
• Рабочий стол перемещается по X в крупногабаритной ласточкин‑хвост направляющей с отличным демпфированием и высокой точностью регулировки
• Плоские направляющие имеют широкие опорные поверхности для высокой грузоподъемности и геометрической стабильности
• Все направляющие закалены и шлифованы; смазка осуществляется через центральную систему
• Полный привод интегрирован в массивную верхнюю балку для эффективной передачи мощности и низкой вибрации
• Универсальная фрезерная головка поворачивается по двум осям; шпиндель можно установить под практически любым пространственным углом и быстро перевести в горизонтальное положение
• Прочный двухступенчатый редуктор с закаленными и шлифованными шестернями обеспечивает широкий диапазон скоростей и тихий ход
• Мощные сервомоторы обеспечивают бесступенчатую регулировку скорости подачи и быстрые перемещения по всем осям
• Преднатянутые шариковинтовые пары гарантируют точное, безударное и безлюфтовое позиционирование с минимальным износом
• Серийное оборудование: система охлаждения, светодиодное рабочее освещение и комплект вспомогательных инструментов

Эксплуатационные преимущества

• Электроника разработана и изготовлена в Германии
• Система позиционирования для прохождения предустановленных траекторий по всем осям
• Преднатянутые шариковинтовые передачи без люфта
• Сервомоторы на всех осях с бесступенчатой подачей, быстрыми перемещениями и регулировкой скорости
• Электронный индикатор нагрузки шпинделя для эффективного использования и защиты от перегрузок
• Электронные маховики на всех осях и управление джойстиком для удобного перемещения осей
• Интегрированный индикатор положения с точными стеклянными линейками
• При необходимости подача синхронизируется с частотой вращения шпинделя
• Высококачественные приводные компоненты рассчитаны на непрерывную работу; привод подачи не требует обслуживания

Технические характеристики

• Рабочая зона
  Размеры стола: 1.600 mm x 500 mm
  Грузоподъемность стола: 1.800 kg
  Количество Т‑образных пазов: 5 позиций
  Ширина пазов: 18 mm
  Шаг пазов: 80 mm
• Ходы
  Ход X‑оси: 1.200 mm
  Ход Y‑оси: 700 mm
  Ход Z‑оси: 500 mm
• Фрезерная головка
  Диапазон скоростей (2): 30‑390 / 390‑2050 1/min
  Крепление шпинделя: SK 50 DIN 2080
  Угол поворота: 360°
  Расстояние центр шпиндель‑стол: 50 mm ‑ 550 mm
• Скорость быстрого перемещения
  Быстрый ход X: 2.200 mm/min
  Быстрый ход Y: 2.200 mm/min
  Быстрый ход Z: 1.100 mm/min
• Подачи
  Скорость подачи X: 10 mm/min ‑ 1.000 mm/min
  Скорость подачи Y: 10 mm/min ‑ 1.000 mm/min
  Скорость подачи Z: 5 mm/min ‑ 500 mm/min
• Мощности приводов
  Мощность главного привода: 11 kW
  Мощность приводов подач X/Y/Z: 3,6 kW / 3,6 kW / 5,5 kW
  Мощность насоса СОЖ: 0,13 kW
• Габариты и масса
  Габариты (Д x Ш x В): 2,85 m x 2,5 m x 2,2 m
  Масса: 4.200 kg
