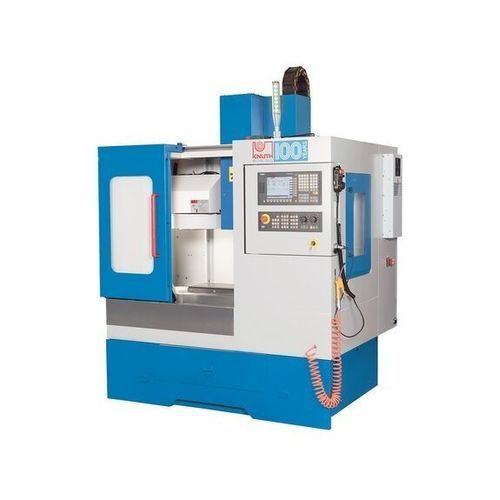

Обрабатывающий центр ЧПУ 3 оси LabCenter 350 Advanced

вертикальныйSK3012 инструментов

Обзор
LabCenter 350 Advanced — компактный вертикальный обрабатывающий центр, разработанный для обучения работе с ЧПУ и эффективного мелкосерийного производства. Он сочетает в себе функции производственных станков и простоту управления SINUMERIK 808, подходящую для учебных классов и лёгкого промышленного использования.

Основные преимущества

• Компактные габариты, экономия производственного пространства
• Полная комплектация и высококачественные компоненты
• Система управления SINUMERIK 808D ADVANCED — интуитивная эксплуатация и программирование
• 12-позиционный горизонтальный карусельный сменщик для быстрой переналадки

Конструкция станка

• Чугунная рама обеспечивает жёсткое, вибропоглощающее основание
• Крупногабаритные качественные компоненты гарантируют долгосрочную точность обработки
• Все оси перемещаются по защищённым линейным направляющим с прочными кожухами
• Шариковинтовые передачи с предварительным натягом обеспечивают точность, динамику и долговечность
• Противовес на оси Z для точных и быстрых движений фрезерной головки
• Стол: большая плоскость для крепления, нагрузка стола 100 кг; 3 T-образные пазы
• Закрытый рабочий объём с передней раздвижной дверью и боковыми окнами для безопасного доступа

Главный шпиндель и приводы

• Шпиндельное соединение SK 30 для широкого выбора инструментов
• Многоподшипниковый ремённый шпиндель, частота вращения до 6 000 об/мин

Автоматический сменщик инструмента

• 12-позиц. горизонтальный карусельный сменщик повышает производительность и гибкость
• Горизонтальная компоновка устойчива и не требует дополнительных захватов
• Время смены инструментов (инструмент/инструмент): ≈ 12 с

Оснащение

• Электронный маховик для быстрой и точной наладки
• Система автоматической централизованной смазки для надёжного обслуживания
• Электроника размещена в закрытом шкафу с теплообменником для управления температурой
• Пневматический пистолет для наладочных работ, доступный оператору
• Рабочее освещение и трёхцветный сигнальный маячок в стандартной комплектации

Система управления

• SINUMERIK 808D ADVANCED — единая концепция управления и программирования, подходящая для обучения и сложных фрезерных операций
• Программные подсказки и понятные инструкции облегчают изучение основ ЧПУ

Технические характеристики
Рабочая зона
Размеры стола: 600 мм x 240 мм
Допустимая нагрузка на стол: 100 кг
Расстояние от торца шпинделя до поверхности стола: 100 мм - 420 мм
Количество T-образных пазов: 3

Хода
Ход по X: 350 мм
Ход по Y: 240 мм
Ход по Z: 400 мм

Главный шпиндель
Частота вращения шпинделя: 6 000 1/мин
Крепление шпинделя: SK 30

Подача
Быстрая подача: 6 000 мм/мин

Инструментальная револьверная система
Количество позиций: 12 шт.
Ø инструмента: 60 (200) мм
Максимальная масса инструмента: 5 кг
Время смены инструментов (инструмент/инструмент): 12 с

Точности
Повторяемость: 0,015 мм
Точность позиционирования: 0,01 мм

Мощности
Главный привод, номинальная нагрузка: 2,2 кВт
Общая потребляемая мощность: 6 kVA
Мощность двигателя X: 1 kW
Мощность двигателя Y: 1 kW
Мощность двигателя Z: 1,75 kW

Габариты и масса
Габариты (Д x Ш x В): 1,75 м x 1,35 м x 2,2 м
Масса: 1 260 кг
