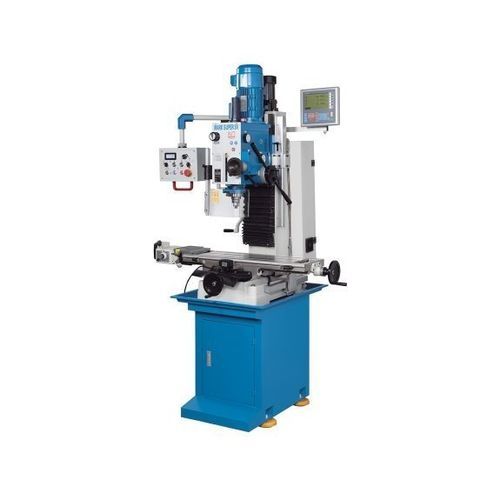

Вертикальный сверлильно-фаскосъемный станок Mark Super SV

3 осидля сталис переменной скоростью

Описание
Mark Super SV — компактный сверлильно‑фрезерный станок для мастерских, отделов обслуживания, мелкосерийного производства и учебных подразделений. Объединяет мощный привод, универсальную фрезерную головку и широкий диапазон скоростей для сверления и фрезерования стали и цветных металлов при небольшом занимаемом пространстве.

Основные особенности

• Плавная регулировка подачи по оси X
• Автоматическая подача при сверлении с цифровой индикацией глубины
• Фрезерная головка с редуктором для работ с высоким крутящим моментом
• Поворотная головка (±45°) для универсального применения
• Бесступенчатая регулировка оборотов шпинделя с цифровой индикацией (модель SV)

Детали изделия

• Электропривод вертикального перемещения головки и ручное колесо для точного позиционирования
• Ручное колесо для микрохода пиноли
• Цифровой индикатор глубины хода пиноли
• Устройство для нарезания резьбы с регулируемым реверсом
• Закалённые рейки и валы для тихой работы и длительного ресурса
• Прочный фундамент с отделением для хранения (в комплекте)
• Две передачи и управление частотой для высокого крутящего момента во всём диапазоне скоростей

Преимущества 3‑осевого индикатора положения

• Повышенная точность позиционирования и снижение ошибок
• Более надёжные операции и рост производительности
• Удобочитаемый индикатор и функции, ориентированные на оператора
• Разрешение: 0,01 / 0,005 мм; память на 10 инструментов
• Вычисление окружности отверстий, калькулятор, переключение радиус/диаметр, мм/дюйм

Технические характеристики
Рабочая область
Размеры стола: 800 мм x 240 мм
Диаметр сверления в стали: 25 мм
Фрезерование вала: 25 мм
Вертикальный ход головки: 380 мм
Количество T‑образных пазов на столе: 3 (14 мм x 80 мм)

Ходы
Ход по X ручной / автоматический: 560 / 480 мм
Ход по Y: 190 мм

Вертикальная фрезерная головка
Конус шпинделя: MK 4 DIN 228
Диаметр пиноли: 75 мм
Ход пиноли: 120 мм
Расстояние нос шпиндель — стол: 450 мм
Вылет: 258 мм
Диапазон поворота головки: ±45°
Скорости: (2) 75–438 / 438–2500 об/мин

Подачи
Подачи пиноли: 0,10; 0,18; 0,26 мм/об (3)

Мощность привода
Номинальная мощность главного двигателя: 1,5 кВт

Габариты и масса
Габариты (Д x Ш x В): 1,24 м x 0,93 м x 2,10 м
Масса: 380 кг

Комплектация / Включено

• 3‑осевой индикатор положения X.Pos 3.2
• Автоматический ход пиноли
• Фундамент с отсеком для хранения
• Подача стола TV 1000
• Сверлильный патрон 13 мм
• Держатель инструмента
• Руководство оператора

Примечания
Бесступенчатая регулировка оборотов шпинделя с цифровой индикацией предназначена только для модели SV. Устройство для нарезания резьбы оснащено регулируемым реверсом. Сочетание редуктора и частотного управления обеспечивает высокий крутящий момент на всем диапазоне скоростей.

Технические характеристики — сводка

• Модель: Mark Super SV
• Бренд: KNUTH
• Размеры стола: 800 x 240 мм
• Диаметр сверления (сталь): 25 мм
• Ход пиноли: 120 мм
• Главный двигатель: 1,5 кВт
• Габариты: 1,24 м x 0,93 м x 2,10 м
• Масса: 380 кг
