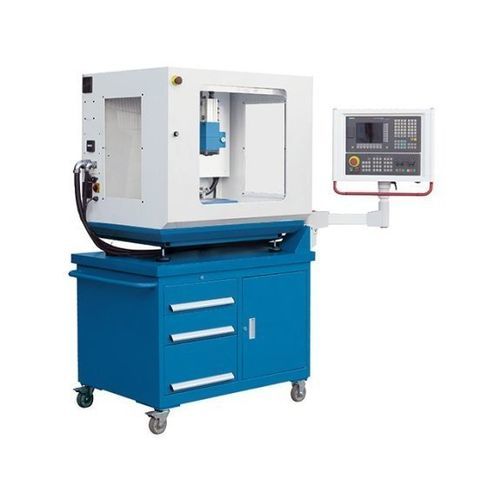

Обрабатывающий центр ЧПУ 3 оси LabCenter 260 CNC

вертикальныйдля небольших деталейкомпактный

Overview
LabCenter 260 CNC — компактный мобильный вертикальный обрабатывающий центр с ЧПУ, разработанный для обучения работе с ЧПУ и мелкосерийного производства. Аппарат воспроизводит ключевые функции крупных производственных станков при небольшом габарите. Главный шпиндель с плавной регулировкой скорости развивает до 5000 об/мин, а система SIEMENS 808D Advance обеспечивает интуитивно понятное управление для обучения и типовых операций. Конус шпинделя ISO 20, автоматический зажим инструмента и 4-позиционный pickup-менятьель инструмента обеспечивают практическую отработку навыков.

Основные характеристики

• SIEMENS 808D Advance — удобная система управления для начального уровня
• Предварительно натянутые шарико-винтовые передачи на всех осях для точного перемещения
• Макс. частота шпинделя до 5000 об/мин (ISO 20)
• 4-позиционный pickup-менятьель инструмента для быстрого обмена
• Передвижная база с местом для хранения инструментов и принадлежностей

Рабочая зона
Размеры стола: 400 мм x 145 мм
Грузоподъёмность стола: 20 кг
Количество Т-образных пазов: 3 (ширина 12 мм, шаг 40 мм)
Расстояние от носка шпинделя до поверхности стола: 60 мм – 240 мм
Глубина горловины: 200 мм

Ходы
Ход по оси X: 160 мм
Ход по оси Y: 152 мм
Ход по оси Z: 180 мм

Главный шпиндель
Частота вращения шпинделя: 80 мин-1 – 5 000 мин-1
Крепление шпинделя: SK 20 (ISO 7388-1 / DIN 69871)

Быстрые перемещения
Скорость быстрого перемещения: 2 000 мм/мин

Подача
Рабочая подача: 500 мм/мин
Макс. крутящий момент двигателя подачи: 2,2 Нм

Инструментальная оснастка
Количество посадочных мест: 4 позиции
Размер инструмента Ø x L (макс.): 10 мм x 110 мм
Макс. масса инструмента: 0,5 кг
Время смены инструмент/инструмент: 10 с

Точности
Точность позиционирования X/Y/Z: ± 0,015 мм
Повторяемость X/Y/Z: ± 0,01 мм

Привод
Номинальная мощность главного привода: 1 кВт

Габариты и масса
Габариты (Д x Ш x В): 1,4 м x 0,9 м x 1,8 м
Масса: 450 кг

Детали продукта

• Конструкция машины: C-образная станина из точно обработанного серого чугуна, рельсовые направляющие типа "ласточкин хвост" и предварительно нагруженные шарико-винтовые передачи с серводвигателями на всех осях.
• Шпиндель: крепление ISO 20, диапазон скоростей до 5000 об/мин, пневматический/автоматический зажим инструмента.
• Сменщик инструментов: 4-позиционный pickup-тип для сокращения непроизводительных простоев при обучении и мелкосерийном производстве.
• Основание: передвижная база с ящиками и отсеком для хранения инструмента и материалов.

Управление и ПО

• SIEMENS 808D Advance: начальная промышленная система управления с интуитивным интерфейсом и высокоскоростной шиной связи между ЧПУ и приводами для точного позиционирования.
• Преимущества: повышенная способность к разгону/торможению, поддержание постоянных режимов резания для качества поверхности, автоматическая регулировка крутящего момента шпинделя при большой нагрузке, допуск по напряжению у приводов SINAMICS, Ethernet для диагностики.

Комплектация (фрагмент)

• Система управления Siemens 808D Advance
• Электронный маховик
• 4-позиционный сменщик инструментов
• Передвижная подставка
• Централизованная смазка
• Рабочая лампа
• Монтажный инструмент и документация

Опции (фрагмент)

• Цанговые патроны ISO 20 / ER16
• Наборы цанг ER16 (разных размеров)
• Цанги и индивидуальные цанги (различные диаметры)
• Высокоточная тисковая оснастка (PMS 50)

Примечания
Разработан для практического обучения ЧПУ и мелкосерийного производства. Автоматический зажим инструмента и 4-позиционный pickup-сменщик обеспечивают практическую отработку и гибкость в мастерской. Иллюстрации могут показывать дополнительные опции и варианты подставки.

Технические спецификации

• Модель: LabCenter 260 CNC
• Марка: KNUTH
• Стол: 400 x 145 мм, нагрузка 20 кг, 3 Т-образные пазы (12 мм, шаг 40 мм)
• Ходы: X 160 мм, Y 152 мм, Z 180 мм
• Шпиндель: SK 20 (ISO 7388-1 / DIN 69871), 80–5000 об/мин
• Быстрый ход: 2 000 мм/мин
• Рабочая подача: до 500 мм/мин; крутящий момент привода подачи 2,2 Нм
• Инструмент: 4-поз. сменщик; Ø x L макс. 10 x 110 мм; макс. вес 0,5 кг; смена ≈ 10 с
• Точность позиционирования: ±0,015 мм (X/Y/Z); повторяемость ±0,01 мм
• Мощность главного привода: 1 кВт
• Габариты / масса: 1,4 м x 0,9 м x 1,8 м / 450 кг
