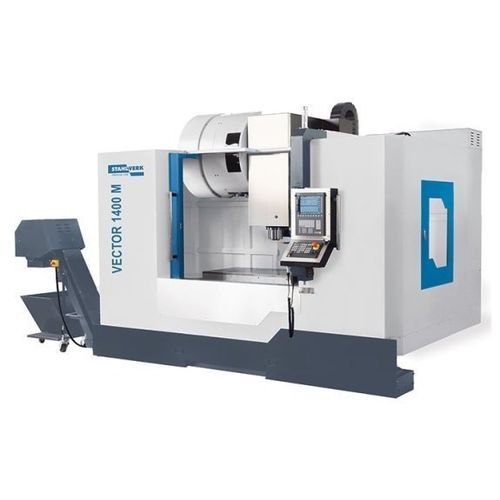

Обрабатывающий центр ЧПУ 3 оси VECTOR 1400 M Si

вертикальныйSK4024 инструмента

Описание
Серия VECTOR 1300/1400 — вертикальный обрабатывающий центр для обработки особо крупных и тяжёлых деталей. Станина из Meehanite с низким центром тяжести и комплектующие высокого качества обеспечивают стабильную точность при многосменном производстве. Широкий ассортимент опций и автоматизации позволяет настроить машину под конкретные производственные задачи.

Основные преимущества

• Шпиндель на нескольких подшипниках для снижения вибраций
• Охлаждение через шпиндель 30 бар для оптимальной эвакуации стружки
• Предназначен для промышленной эксплуатации в несколько смен
• Множество вариантов индивидуализации и автоматизации
• Стандартная гарантия 2 года

Конструкция станка

• Расширенное основание колонны и большие расстояния направляющих для жёсткости при быстрых и точных операциях
• Рама рассчитана с помощью FEM‑моделирования для стабильности в реальных условиях нагрузок
• Оси перемещаются по полностью закрытым роликовым направляющим и приводятся в движение прецизионными шарико-винтовыми передачами с динамичными серводвигателями

Повышенная жёсткость

• Увеличенные направляющие с дополнительными каретками для большей грузоподъёмности и жёсткости
• Предварительно нагруженные шарико-винтовые пары с увеличенными подшипниками для эффективности и долговечности

Шпиндель

• Главный шпиндель с несколькими подшипниками для поглощения и распределения сил резания
• Конструкция снижает тепловыделение под нагрузкой
• Крупные предварительно нагруженные подшипники для радиальной стабильности при тяжёлой обработке
• Смазочные материалы высокой температуры для долгого срока службы
• Зажим инструмента по конусу и фланцу для надёжного удержания в шпинделе

Система смены инструментов

• Современный двухрычажный сменщик инструментов высокой производительности
• Время смены инструмент/инструмент ≈ 1,8 с; чип/чип ≈ 3,9 с (зависит от конфигурации)
• Стандартный магазин на 24 позиции (возможны опции расширения)

Обслуживание и эксплуатация

• Полностью закрытая рабочая зона с большой дверью и боковыми проёмами для доступа, безопасности и чистоты
• Электрооборудование разделено по шкафам для высокой и низкой напряжённости, что снижает нагрев и шум
• Электронный маховик упрощает наладку
• Автоматическая централизованная система смазки обслуживает все смазочные точки

Техническое оснащение и ПО

• Стандартный контроллер Siemens (например, SINUMERIK 828D); доступны опции расширенного управления
• Доступные функции ПО: 3D‑симуляция, циклы измерения, оптимизация обработки, DXF‑ридер и др.

Технические характеристики

• Рабочая зона: Размеры стола 1.500 мм × 700 мм; Нагрузка на стол 1.500 кг; Макс. масса детали 1.500 кг; Расстояние от торца шпинделя до стола 150 мм – 850 мм; T‑пазы 6 поз. (18 мм × 100 мм)
• Ходы: X 1.400 мм; Y 720 мм; Z 700 мм
• Шпиндель: Скорость 10.000 об/мин; Крепление SK40 (ISO 7388-1 / DIN 69871)
• Ход на быструю подачу: 24 m/min
• Подача: Рабочая подача до 10.000 mm/min
• Инструменты: 24 позиции; Макс. инструмент Ø×L 80 mm × 300 mm; Время смены чип/чип 3,9 с; инструмент/инструмент 1,8 с
• Точности: Позиционирование ±0,005 mm; Повторяемость ±0,003 mm
• Мощности: Главный привод 17 kW (постоянная нагрузка); Двигатели осей X/Y/Z по 5,5 kW
• Управление: Siemens
• Габариты и масса: Масса ≈ 9.500 kg; Габариты 3,8 m × 2,6 m × 3,3 m
