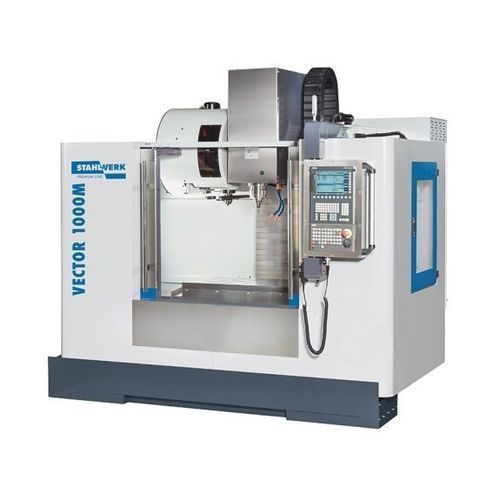

Вертикальный Обрабатывающий центр ЧПУ VECTOR 1000 M Si

SK4024 инструментакомпактный

Обзор
VECTOR 1000 M SI — компактный, предварительно настроенный вертикальный CNC‑обрабатывающий центр для сложных производственных задач. Спроектирован с использованием FEM‑анализа и изготовлен под строгим контролем качества. Станина из Meehanite и дельта‑колонна обеспечивают высокую жесткость, конструкция и компоненты рассчитаны на многосменную эксплуатацию и интеграцию автоматизации.

Ключевые преимущества

• Широкая Y‑образная колонна из Meehanite для максимальной жесткости
• Возможность внутреннего охлаждения шпинделя 30 бар (CTS) для улучшенной эвакуации стружки и качества поверхности
• Двухрычажный магазин на 24 позиции для большой ёмкости инструмента
• Высокие скорости подачи и быстрые перемещения для сокращения времени цикла
• Управление Siemens Sinumerik 828D с ShopMill и ProgramGUIDE

Конструкция и узлы

• Прочная C‑образная конструкция с низким центром тяжести и компактным габаритом
• ШВП 30 мм с предварительной нагрузкой и цифровой приводной пакет для высокого момента и стабильного направления стола
• Линейные / роликовые направляющие по осям X, Y, Z для уменьшения трения и повышения точности
• Шпиндель на многорядных подшипниках для эффективного восприятия нагрузок

Шпиндель и инструмент

• Монтаж шпинделя: SK40 ISO 7388-1 (DIN 69871)
• Макс. скорость шпинделя: 10 000 мин⁻¹; постоянный момент: 57 Нм; подшипники: 7012 × 4
• Магазин: двухрычажный, 24 позиции; макс. размер инструмента Ø×L: 80 × 350 мм; макс. масса инструмента: 7 кг
• Время смены инструмента: 1,8 с (инструмент→инструмент), 3,9 с (чип→чип)
• Опция 30‑барного внутреннего охлаждения через шпиндель (CTS)

Управление и ПО — Siemens Sinumerik 828D

• Компактная, надёжная панельная CNC‑система; ShopMill для быстрой программирования единичных деталей; ProgramGUIDE для серийного производства
• SINUMERIK MDynamics с Advanced Surface для улучшенной чистоты поверхности
• Animated Elements, измерительные циклы, DXF‑чтение, 4‑осевая одновременная интерполяция
• Передача данных через USB, CF, Ethernet

Технические характеристики

• Рабочая зона
  Размеры стола: 1.100 × 550 мм
  Грузоподъёмность стола: 800 кг
  Расстояние нос шпинделя — стол: 150–700 мм
  Центр шпинделя — колонна: 619 мм
• Ходы
  X: 1.000 мм; Y: 550 мм; Z: 550 мм
  Направляющие: Roller (линейные роликовые направляющие)
• Шпиндель
  Скорость: 10.000 мин⁻¹; крепление: SK40; момент: 57 Нм; подшипники: 7012 × 4; привод: ременной (Riemenantrieb)
• Подачи
  Режущая подача: до 10.000 мм/мин; Быстрый ход X/Y: 36.000 мм/мин; Z: 15.000 мм/мин
• Инструментальная система
  Двухрычажный магазин 24 позиции; Ø×L макс.: 80×350 мм; макс. масса инструмента: 7 кг; время смены: 1,8 с / 3,9 с
• Точности
  Повторяемость: ±0,003 мм; Точность позиционирования: ±0,005 мм
• Приводы и электропитание
  Главный привод, постоянная нагрузка: 9 кВт; Общее потребление: ≈20 кВА; Напряжение: 400 В; Частота: 50 Гц
• Габариты и масса
  Габариты (Д×Ш×В): 2,62 × 2,2 × 2,7 м; Масса: ≈4.600 кг

Области применения и варианты

• Серийное фрезерование, изготовление пресс‑форм и штампов, прецизионные детали при многосменной работе
• Опции: повышение оборотов шпинделя, интерфейсы BBT/HSK, поворотные столы, увеличенный ход Z, интеграция роботов/автоматизации, измерительные щупы
