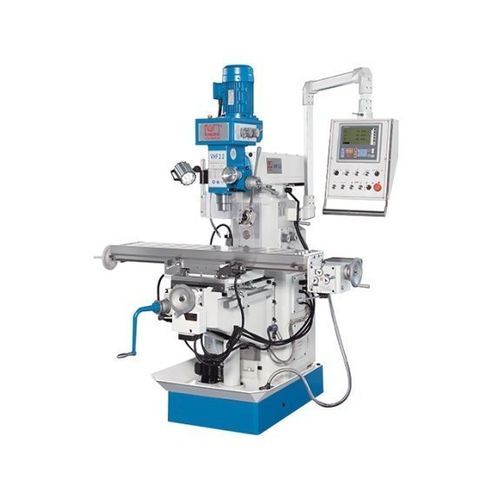

3-осный фрезерный станок VHF 2.2

универсальныйдля сталис подачей

Описание
Универсальный фрезерный станок VHF 2.2 имеет большие перемещения и отдельные приводы для вертикального и горизонтального шпинделей, обеспечивая мощную обработку. Вертикальная головка поворачивается (±45°), пиноль подвижна. Модели подходят для ремонтных и учебных мастерских.

Основные характеристики

• поворотная фрезерная головка
• автоматическая подача по осям X и Y
• горизонтальный шпиндель с контрдержателем
• обширный пакет стандартных принадлежностей

Рабочая зона
Диаметр сверления в стали: 30 mm
Макс. диаметр концевой фрезы: 25 mm
Резьбонарезание в стали: M16
Макс. диаметр торцовой фрезы: 100 mm
Площадь стола: 1.270 mm x 280 mm
Макс. нагрузка на стол: 150 kg

Ходы
Ход по оси X: 700 mm
Ход по оси Y: 210 mm
Ход по оси Z: 310 mm

Вертикальная фрезерная головка
Частота вращения шпинделя (вертикальный): 115 1/min - 1.750 1/min
Конус шпинделя: SK 40 DIN 2080
Ход пиноли: 120 mm
Вынос: 200 mm - 650 mm
Расстояние носок шпинделя — поверхность стола: 50 mm - 375 mm
Угол поворота головки: ±45°

Ускоренный ход
Ускоренный ход Z: 380 mm/min

Горизонтальный фрезерный шпиндель
Частота вращения шпинделя (гориз.): 40 1/min - 1.300 1/min
Конус шпинделя: ISO 40
Расстояние гориз. шпиндель — поверхность стола: 0 mm - 310 mm

Подача
Скорость подачи по X: 16 mm/min - 380 mm/min
Скорость подачи по Y: 0 mm/min - 700 mm/min

Мощность привода
Мощность двигателя горизонтального шпинделя: 2,2 kW
Мощность двигателя вертикального шпинделя: 0,85 kW - 1,5 kW

Размеры и масса
Габариты (Д x Ш x В): 1,7 m x 1,45 m x 2,45 m
Масса: 1.400 kg

Дополнительная информация

• Отличное соотношение цена/производительность благодаря стандартизации узлов VHF и крупносерийному производству
• Стабильная станина из оребренного высокопрочного серого чугуна
• Точные шлифованные направляющие с закалённой поверхностью для длительного сохранения точности
• Увеличенная площадь стола для закрепления изделий
• Вертикальный и горизонтальный шпиндели имеют отдельные приводы с коробкой передач
• Вертикальная головка поворачивается на ±45°; подача пиноли через крестовину или маховик точной подачи
• Для работы с горизонтальным шпинделем верхняя балка с головкой может вращаться ±180° на колонне
• Контрдержатель в стандартной комплектации с бронзовыми скользящими подшипниками для длинных оправок
• Система подачи с коробкой передач по оси X и с бесступенчатой регулировкой по оси Y
• Подъём стола осуществляется моторной подачей, мелкая подача — рукояткой
• Откидная панель управления со встроенным индикатором позиции для удобства оператора
• СОЖ и лоток для стружки включены в комплект

Стандартная комплектация

• 3-осевой индикатор положения X.Pos 3.2
• Система охлаждения (СОЖ)
• Рабочая лампа
• Инструмент для эксплуатации
• Руководство по эксплуатации
• Прижимная штанга M16
• Контрдержатель для горизонтального фрезерования
• Лоток для стружки
• Фрезерная оправка Ø 27 mm

Технические данные

• Тип: Универсальный фрезерный станок
• Модель: VHF 2.2
• Крепление вертикального шпинделя: SK 40 (DIN 2080)
• Крепление горизонтального шпинделя: ISO 40
• Диапазон скоростей вертикального шпинделя: 115 - 1.750 1/min
• Диапазон скоростей горизонтального шпинделя: 40 - 1.300 1/min
• Ходы (X x Y x Z): 700 mm x 210 mm x 310 mm
• Площадь стола: 1.270 mm x 280 mm
• Макс. нагрузка на стол: 150 kg
• Мощности двигателей: горизонтальный 2,2 kW; вертикальный 0,85 - 1,5 kW
• Габариты (Д x Ш x В): 1,7 m x 1,45 m x 2,45 m
• Масса: 1.400 kg
