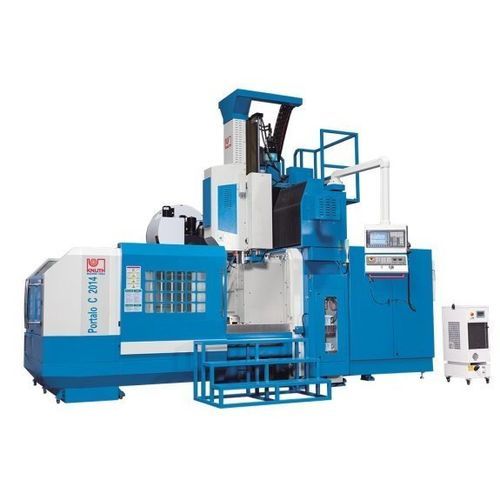

Обрабатывающий центр ЧПУ 3 оси Portalo C 3019

вертикальныйс подвижным столомс рамой

Краткое описание
Portalo C 3019 CNC — портал‑фрезерный центр с ЧПУ, разработанный для прецизионной обработки крупногабаритных и тяжёлых заготовок. Конструкция с неподвижным порталом и подвижным столом обеспечивает выполнение тяжёлых съёмных операций и высокоскоростную обработку сложных пресс‑форм и матриц. Базовая комплектация включает измерение инструмента и заготовки, систему удаления стружки и функции автоматизированного обслуживания.

Ключевые преимущества

• Широкая рабочая зона и высокая грузоподъёмность стола
• Жёсткий неподвижный портал для тяжёлой обработки
• 24‑позиционный быстродействующий сменщик инструмента
• Измерительные системы Renishaw для инструмента и заготовки
• Система управления Siemens и надёжные сервоприводы

Детали конструкции
Портал и направляющие

• Неподвижный портал в сочетании с подвижным столом позволяет обрабатывать очень крупные и тяжёлые детали
• Комбинация линейных и плоских направляющих/box‑решений обеспечивает длительный срок службы, высокую жёсткость и повышенные скорости обработки
• Пренагруженные шарико‑винтовые пары и серводвигатели Siemens гарантируют динамическую подачу и быстрые холостые перемещения по всем осям

Главный шпиндель

• Высокая мощность привода и широкий диапазон оборотов обеспечивают запас крутящего момента при тяжёлых операциях

Сменщик инструмента

• Надёжный сменщик на 24 позиции с двойным захватом для гибкой и быстрой замены инструмента в серийном производстве

ЧПУ и ПО

• Система управления Siemens 828D: интуитивное программирование; в комплекте программное обеспечение Siemens Shopmill

Оснащение

• Широкие раздвижные двери для удобного доступа в рабочую зону
• Системы Renishaw для обмера инструмента и заготовки
• Эффективная система охлаждения и конвейер для отвода стружки
• Автоматическая централизованная система смазки для упрощённого обслуживания

Технические характеристики

• Рабочая зона — Размеры стола: 3000 mm x 1500 mm; Максимальная нагрузка на стол: 9000 kg; Расстояние от торца шпинделя до поверхности стола: 150 mm - 1050 mm; Расстояние между колоннами: 1900 mm.
• Перемещения — X: 3100 mm; Y: 1900 mm; Z: 900 mm.
• Главный шпиндель — Скорость шпинделя: 6000 1/min; Крепление шпинделя: SK 50 ISO 7388-1 (DIN 69871); Диаметр шпинделя: 190 mm.
• Холостой ход — X/Y: 12 m/min; Z: 10 m/min.
• Подача — Рабочая подача: 8000 mm/min.
• Сменщик — Количество позиций: 24.
• Точности — Точность позиционирования: 0.005/300 mm; Повторяемость: 0.005/1000 mm.
• Мощность привода — Номинальная мощность главного привода: 26 kW; Непрерывная нагрузка: 22 kW.
• Габариты и масса — Габариты (Д x Ш x В): 8.5 m x 4.3 m x 4.8 m; Масса: 22000 kg.
