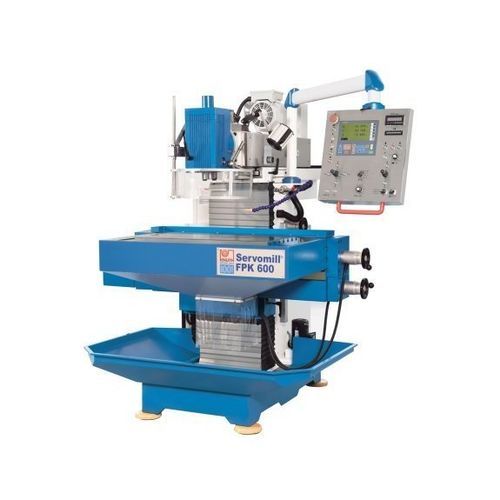

Фрезерный станок с ЧПУ 3 оси Servomill® FPK 600

вертикальныйдля форм

Краткое описание
Универсальный фрезерный станок для изготовления оснастки и пресс‑форм, предназначенный для инструментального производства, серийного выпуска и обучения. Компактная консольная конструкция обеспечивает гибкость и простоту эксплуатации. Оснащён электронными упорами, электронными маховиками и дополнительными фрезерными функциями, что делает преимущества технологий ЧПУ доступными без программирования (Servomill®).

Основные преимущества

• Сервоприводная подача с электронными маховиками
• Преднагруженные шариковые винты во всех осях
• Электронные упоры: 3 позиции на ось
• Большая вертикальная консоль и стол с 7 T‑пазами
• Вертикальная и горизонтальная шпиндельные головки (SK40)
• Плавная регулировка скорости шпинделя

Конструкция
Станина в консольном исполнении из серого чугуна обеспечивает точность и долговечность. Организация элементов управления соответствует принципам эргономики. Коробчатые направляющие гарантируют геометрическую стабильность и высокую несущую способность.

Главный шпиндель и приводы
Редуктор шпинделя встроен в верхнюю балку для эффективной передачи усилия и низкого уровня вибраций. Прочные двухступенчатые зубчатые передачи с закалёнными и шлифованными шестернями обеспечивают широкий бесступенчатый диапазон скоростей. Вертикальная фрезерная головка поворачивается на 90° в обе стороны, съёмная для доступа к горизонтальной шпиндели; предусмотрена возможность установки задней бабки для длинных оправок.

Подача
Мощные серводвигатели обеспечивают бесступенчатую регулировку рабочих подач и быстрых перемещений по всем осям. Преднагруженные шариковые винты гарантируют точное позиционирование без люфта и низкий износ.

Комплектация
Стандартная комплектация включает мощную систему охлаждения, светодиодное рабочее освещение, набор инструментов с длинными оправками и цангами, возможна центральная смазка.

Servomill — электроника и управление

• Электроника разработана и изготовлена в Германии
• Управление позиционированием для заранее заданных перемещений по всем осям
• Преднагруженные шариковые винты без люфта
• Сервомоторы на всех осях: бесступенчатая подача, быстрые ходы и регулирование скорости
• Электронный индикатор нагрузки шпинделя
• Электронные маховики и управление джойстиком
• Интегрированный индикатор позиции с оптическими линейками (X.Pos 3.2)
• Возможность синхронизации подачи с частотой вращения шпинделя

Дополнительные функции

• Позиционный индикатор X.pos 3.2 (новое поколение)
• Интуитивная эксплуатация и удобная компоновка органов управления
• Электронная установка упоров на любой оси одним нажатием (3 позиции на ось)
• Практически не требующие обслуживания приводы подачи

Технические характеристики

• Модель: Servomill® FPK 600
• Стол: 850 × 450 мм; Вертикальный стол: 1.190 × 250 мм; Макс. нагрузка стола: 300 кг; T‑пазы стола: 7 (14 × 63 мм); Вертикальный стол: 3 (14 × 63 мм)
• Ходы (X / Y / Z): 600 / 450 / 450 мм
• Скорость шпинделя: 40 – 2 000 об/мин; Крепление шпинделя: SK 40 (DIN 2080); Угол разворота: 90°; Ход пиноли: 60 мм; Расстояние нос шпинделя–стол: 50 – 500 мм; Расстояние центр шпинделя–стойка: 170 – 620 мм
• Быстрые ходы X / Y / Z: 1 200 мм/мин
• Рабочие подачи X / Y / Z: 10 – 1 000 мм/мин
• Мощность привода: главный привод 5,5 кВт; Насос СОЖ 0,13 кВт; Крутящий момент подач X / Y / Z: 10 / 10 / 15 Нм
• Габариты (Д × Ш × В): 1,6 м × 1,8 м × 2 м; Масса: 1 750 кг
