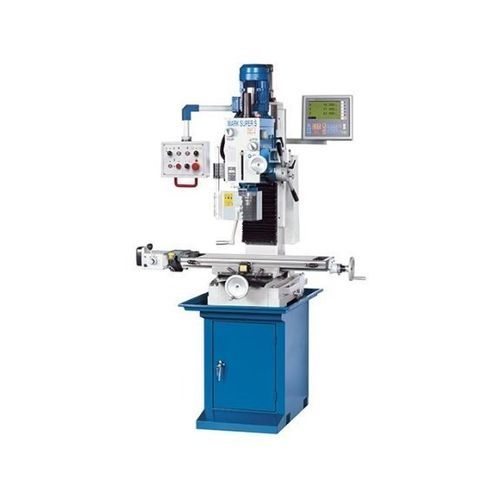

Вертикальный сверлильно-фаскосъемный станок Mark Super S

3 осидля сталис переменной скоростью

Обзор
Mark Super S — компактный сверлильно‑фрезерный станок для сверления и фрезерования стали и цветных металлов. Объединяет мощный привод, поворотную головку и широкий диапазон скоростей, пригоден для единичного производства, мелких серий и ремонтных мастерских.

Основные характеристики

• Бесступенчатая регулировка подачи по оси X для точного продольного перемещения
• Автоматическая подача при сверлении с цифровой индикацией глубины
• Фрезерная головка с редуктором для высокомоментной обработки
• Поворотная головка (±45°) для различных углов обработки
• Бесступенчатая регулировка оборотов шпинделя с цифровой индикацией (модель SV)

Подробности и функции

• Электропривод подъема фрезерной головки с рукояткой для точного позиционирования
• Рукоятка для микроподачи пиноли
• Цифровой индикатор глубины хода пиноли
• Устройство для нарезания резьбы с регулируемым реверсом
• Закаленные зубчатые рейки и валы для тихой работы и долговечности
• Прочный корпус с отсеками для хранения в стандартной комплектации
• Бесступенчатый привод подачи по оси X в стандартной комплектации
• Две ступени коробки передач и надежная система частотного регулирования для высокого крутящего момента во всем диапазоне скоростей
• Выбранная скорость шпинделя отображается на панели управления
• Опция: 3‑осевой индикатор позиции — разрешение 0,01 / 0,005 мм; память для 10 инструментов; расчет круга отверстий; перевод мм/дюйм
• Простота расширения и малые требования к обслуживанию

Технические характеристики

• Рабочая зона
  Размеры стола: 800 mm x 240 mm
  Диаметр сверления (сталь): 32 mm
  Фрезерование вала: 32 mm
  Вертикальный ход головки: 350 mm
  Число Т‑пазов: 3
  Т‑паз стола (ширина x шаг): 14 mm x 80 mm
• Ходы
  Ход X оси вручную / автоматически: 560 / 480 mm
  Ход Y оси: 190 mm
• Вертикальная фрезерная головка
  Конус шпинделя: MK 4 (DIN 228)
  Диаметр пиноли: 75 mm
  Ход пиноли: 120 mm
  Расстояние от носка шпинделя до стола: 460 mm
  Вылет: 258 mm
  Диапазон поворота головки: ± 45°
  Диапазон скоростей: (12) 75–3200 1/min
• Подача
  Подачи пиноли: 0,10; 0,18; 0,26 (3) mm/об
• Мощность привода
  Номинальная мощность главного мотора: 1,5 / 1,1 kW
• Габариты и масса
  Габариты (Д x Ш x В): 1,25 m x 0,95 m x 2,13 m
  Масса: 380 kg
