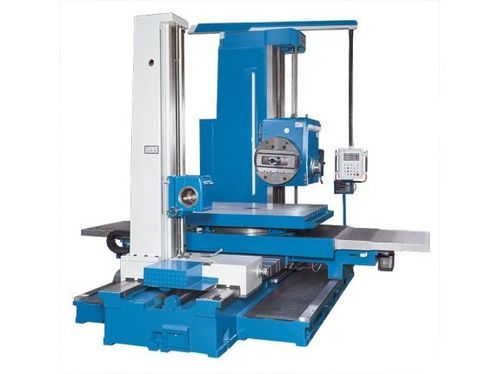

Традиционный расточно-фрезерный станок BO 130

горизонтальныйсо стойкой

Описание продукта
BO 130 — это традиционный фрезерно-расточной станок с неподвижной стойкой, предназначенный для горизонтального многостороннего сверления и фрезерования заготовок массой до 10 т. Подвижный стол вращается на 360°, сверлильная головка перемещается по колонне, а шпиндель имеет длинный ход по оси W. Высокая мощность привода, автоматические подачи по всем осям и ускоренные ходы обеспечивают эффективную обработку и сокращение непроизводительных простоев. Станок оборудован поперечным салазочным устройством с большой амплитудой хода для обработки фасок и обточки.

Основные преимущества

• Большая рабочая зона с осью W и салазками для растачивания
• Устройство для резьбонарезания включено
• Поворотный зажимной стол с визирным устройством для 4 индексированных положений
• Телескопические стальные кожухи на всех направляющих

Технические характеристики (кратко)

• Модель: BO 130
• Макс. диаметр сверления: 60 мм
• Диаметр шпинделя: 130 мм (посадка SK 50)
• Площадь установки на столе: 1.600 мм x 1.800 мм
• Допустимая нагрузка на стол: 10.000 кг
• Поворот стола: 4 x 90° (360°)
• Расстояние ось шпиндель — поверхность стола: 0 мм – 1.800 мм
• Скорость поворота кругового стола: 1,2 1/мин
• Ходы X/Y/Z/W: 2.000 / 1.800 / 1.500 / 900 мм
• Ход поперечных салазок: 250 мм
• Диапазон частот вращения шпинделя: 4 – 800 1/мин; макс. крутящий момент шпинделя: 3.136 Нм
• Частота вращения салазок: 2,5 – 125 1/мин; макс. крутящий момент салазок: 4.900 Нм
• Ускоренный ход X/Y/W: 2.500 мм/мин
• Пределы подачи X/Y/Z/W: 0,01 мм/об – 6 мм/об; подача салазок: 0,08 мм/мин – 12 мм/мин
• Точность считывания (оптическая): 0,005 мм; точность растачивания: H7 Ra-1,6 µm
• Мощность двигателей: главный привод 15 кВт; серводвигатель 5,5 кВт; гидронасос 0,37 кВт
• Габариты (Д x Ш x В): 7,03 м x 4,66 м x 3,8 м; масса: 29.300 кг

Стандартное оборудование

• Позиционный индикатор на 3 оси X.Pos 3.2
• Установочные клинья
• Центральная смазка
• Рабочая лампа
• Фундаментные болты
• Инструменты и руководство по эксплуатации

Опции

• Держатель сверлильного инструмента для планшайбы (BO 130)
• Держатель фрезерного инструмента для планшайбы
• Расточной/долбёжный головка для BO 130
• Индикатор положения для поворотного стола (угловой индикатор)
• Центр задней поддержки — H 2600 мм; отверстие 220 мм; ход 1800 мм; перемещение по станине 600 мм; двигатель 1,1 кВт; масса 800 кг
• Различные поворотные столы, делительные головки, тиски, патроны и комплекты зажимов
