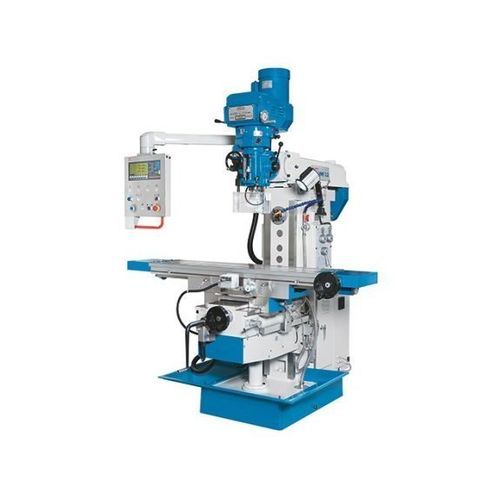

3-осный фрезерный станок VHF 3.2

универсальныйс вращающимся шпинделемс сервоприводом

Overview
Многофункциональный универсальный фрезерный станок дополняет проверенную топ-модель серии VHF. Сочетание горизонтальной шпиндели, поворотной вертикальной фрезерной головки и большой станочной плиты, а также расширенный диапазон скоростей и бесступенчатая серво-подача увеличивают область применения серии VHF. В сочетании с богатой комплектацией модель подходит для фрезерных работ в ремонтных мастерских, а также в учебных и производственных подразделениях.

Highlights

• Поворотная фрезерная головка с автоматической подачей шпинделя
• Горизонтальная шпиндель с собственным приводом
• Поворотный фрезерный стол
• Серво-мотор для бесступенчатой подачи по всем осям
• Широкая стандартная комплектация

Technical tables
Working area
Table set up area — 1.370 mm x 320 mm
Table load capacity (max.) — 300 kg
Table swivel range r/l — 45 deg
Number of T-slots — 3 positions
T-slot (width x spacing) — 14 mm x 80 mm

Travels
Travel X-axis — 1.000 mm
Travel Y-axis — 360 mm
Travel Z-axis — 400 mm

Vertical milling head
Spindle mount (vertical) — SK 40 DIN 2080
Throat — 178 mm - 868 mm
Vertical spindle-to-table surface distance — 160 mm - 560 mm
Milling head swivel range — 90 deg
Cutter head tilt angle — 45 deg
Spindle speed (infinitely variable) (L) — 70 1/min - 450 1/min
Spindle speed (infinitely variable) (H) — 450 1/min - 3.600 1/min

Rapid feed
Rapid feed X- / Y-axis — 1.335 mm/min
Rapid feed Z-axis — 1.000 mm/min

Horizontal milling head
Spindle speeds — 35 1/min - 1.500 1/min
Spindle mount — SK 40 DIN 2080
Horizontal spindle-to-table surface distance — 75 mm - 475 mm

Feed
Feed speed X-axis — 30 mm/min - 830 mm/min
Feed speed Y-axis — 30 mm/min - 830 mm/min
Feed speed Z-axis — 23 mm/min - 625 mm/min

Drive capacity
Main drive motor rating (vertical) — 3,7 kW
Main drive motor rating (horizontal) — 3 kW

Measures and weights
Overall dimensions (length x width x height) — 1,9 m x 1,75 m x 2,35 m
Weight — 1.950 kg

Product details

• Очень жесткое корпусное основание из высокопрочного чугуна HT-200 с массивными ребрами жесткости
• Тихие, прецизионные зубчатые передачи шпинделя с закаленными и шлифованными шестернями
• Фрезерный стол имеет большую рабочую поверхность и может поворачиваться в продольном направлении
• Пиноль фрезерной головки имеет 3-ступенчатую автоматическую подачу и автоматическое отключение по глубине, также возможна ручная подача
• Для угловых отверстий вертикальная фрезерная головка поворачивается в двух направлениях: r + l ±90°; наклон вперед/назад ±45°
• Скорость шпинделя вертикальной головки бесступенчато регулируется в широком диапазоне; вспомогательная коробка передач обеспечивает высокий крутящий момент
• Вертикальная и горизонтальная шпиндели имеют отдельные приводы
• Стандартная наружная опора с бронзовыми скользящими подшипниками для длинных фрезерных оправок в горизонтальной шпиндели
• Мощный серво-мотор обеспечивает бесступенчатую регулировку подач по всем 3 осям
• Минимальные простой благодаря быстрому позиционированию стола и скоростным подачам по всем осям
• Поворотная панель управления для удобства эксплуатации
• Система охлаждения и лоток для стружки входят в стандартную комплектацию

Technical specifications

• Model: VHF 3.2
• Table set up area: 1.370 mm x 320 mm
• Table load capacity (max.): 300 kg
• Travel X / Y / Z: 1.000 mm / 360 mm / 400 mm
• Vertical spindle: SK 40 DIN 2080, speed range L 70–450 1/min, H 450–3.600 1/min
• Horizontal spindle: SK 40 DIN 2080, speed range 35–1.500 1/min
• Rapid feed X/Y: 1.335 mm/min; Z: 1.000 mm/min
• Feed speeds X/Y/Z: 30–830 / 30–830 / 23–625 mm/min
• Main drive motors: vertical 3.7 kW, horizontal 3 kW
• Table swivel: ±45°; Milling head swivel: 90°; Cutter tilt: ±45°
• Overall dimensions (L×W×H): 1,9 m x 1,75 m x 2,35 m
• Weight: 1.950 kg
