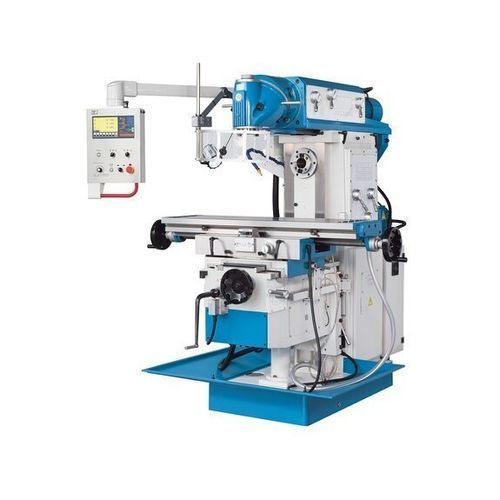

Универсальный фрезерный станок UWF 5

с сервоприводомпромышленный

Краткое описание
UWF 5 — универсальный фрезерный станок серии UWF с большой рабочей зоной, фрезерной головкой, поворачиваемой в двух плоскостях, и горизонтальным шпинделем с собственным приводом. Подача по всем осям осуществляется ступенчато управляемым электросервомотором. Машина поставляется с полным стандартным оснащением и подходит для ремонтных мастерских, учебных центров и производственных участков, требующих точной традиционной фрезерной обработки.

Основные преимущества

• Универсальная фрезерная головка поворачивается в 2 плоскостях (360°)
• Горизонтальный шпиндель с отдельным приводом
• Поворотный фрезерный стол ±45°
• Сервопривод подачи по всем осям с функцией быстрого перемещения
• Полный стандартный комплект (система СОЖ, поддон для стружки, ПИД/индикатор, инструменты)

Технические данные
Рабочая зона
Размеры стола: 1325 mm x 360 mm
Макс. нагрузка на стол: 500 kg
Диапазон поворота стола (п/л): 45°
Количество Т-образных пазов: 3
Т-паз (ширина x шаг): 18 mm x 80 mm

Ходы
Ход по X: 750 mm
Ход по Y: 280 mm
Ход по Z: 390 mm

Фрезерная головка
Диапазон скоростей (вертикальная): 60 1/min - 1.750 1/min
Конус шпинделя: SK 50 DIN 2080
Угол поворота: 360°
Ход верхней балки: 550 mm
Расстояние центр шпиндель - стол: 175 mm - 565 mm

Ход быстрого перемещения
Ход быстрого перемещения X: 1.200 mm/min
Ход быстрого перемещения Y: 800 mm/min
Ход быстрого перемещения Z: 600 mm/min

Горизонтальный шпиндель
Скорость шпинделя (гориз.): 60 1/min - 1.800 1/min
Конус шпинделя: SK 50 DIN 2080
Вылет (overhang): 380 mm - 930 mm

Подача
Скорость подачи X: 30 mm/min - 750 mm/min
Скорость подачи Y: 20 mm/min - 500 mm/min
Скорость подачи Z: 15 mm/min - 375 mm/min

Мощности
Мощность двигателя горизонт. шпинделя: 5,5 kW
Мощность двигателя вертик. шпинделя: 4 kW
Мощность двигателей подач X/Y/Z: по 1,5 kW
Мощность насоса СОЖ: 0,09 kW

Габариты и масса
Габариты (Д x Ш x В): 1,8 m x 2,1 m x 2 m
Масса: 2.850 kg

Детали конструкции и дополнительные особенности

• Станина из оребренного серого чугуна HT-200 высокой прочности
• Точно обработанные направляющие с закаленной поверхностью для длительной точности
• Закалённые и шлифованные зубчатые колёса в коробке передач главного шпинделя для тихой и точной работы
• Комбинация двух плоскостей поворота позволяет установить практически любой угол в пространстве
• Сервомоторная подача по всем осям обеспечивает тонко ступенчатое моторизованное перемещение
• Телескопические крышки по оси Y защищают ходовые винты подачи
• Поворотная панель управления с интегрированным индикатором положения (DRO)
• СОЖ и поддон для стружки входят в стандартную комплектацию

Технические характеристики

• Модель: UWF 5
• Стол: 1325 x 360 mm; макс. нагрузка 500 kg; 3 Т-паза (18 mm x 80 mm)
• Ходы (X / Y / Z): 750 / 280 / 390 mm
• Вертикальный шпиндель: SK 50, 60 - 1.750 1/min, расстояние центр-стол 175 - 565 mm
• Горизонтальный шпиндель: SK 50, 60 - 1.800 1/min, вылет 380 - 930 mm
• Ходы быстрого перемещения (X / Y / Z): 1.200 / 800 / 600 mm/min
• Скорости подачи (X / Y / Z): 30–750 / 20–500 / 15–375 mm/min
• Мощности: horiz. 5,5 kW; vert. 4 kW; подачи по осям 1,5 kW каждая; насос 0,09 kW
• Габариты (Д x Ш x В): 1,8 m x 2,1 m x 2 m; Масса: 2.850 kg
