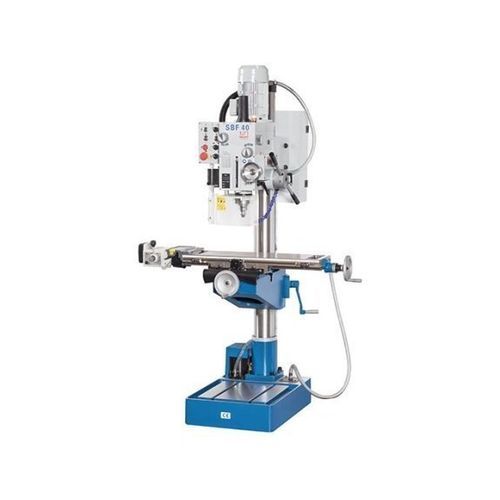

Вертикальный сверлильно-фаскосъемный станок SBF 40 TV 1000

для сталис переменной скоростьюкомпактный

Обзор продукта
SBF 40 TV 1000 — это комбинированный сверлильно‑фрезерный станок для цеха и мелкосерийного производства. Он обеспечивает высокую эффективность сверления в стали и позволяет фрезеровать сталь и цветные металлы, предлагая компактное исполнение с широкой шкалой скоростей и настраиваемыми подачами.

Основные преимущества

• Бесступенчатая подача по оси X для координатного сверления и лёгкого фрезерования
• Автоматическая подача сверления с индикацией глубины
• Редукторная фрезерная головка для высокопроизводительной обработки
• Поворотная головка для выполнения работ под углом до ±45°

Детали продукта

• Комбинация сверления и фрезерования для повышения универсальности
• Большой крестовый стол с автоматической бесступенчатой подачей по оси X
• Плавная работа благодаря коробке передач в масляной ванне
• Высоконагружаемые подшипники шпинделя для длительной работы
• Ручная подача сверления переключается на мелкосьемную подачу при помощи маховика
• Управляемая автоматическая подача с 3 передачами
• Регулируемая по высоте головка и стол
• Направляющие стола регулируются точными клиновидными прокладками
• Поворотная головка в обе стороны; фрезы фиксируются тянущей штангой M16
• Возможность нарезания резьбы и встроенная система охлаждения

Технические характеристики (фрагмент)
Рабочая зона
Площадь установки стола: 730 mm x 210 mm
Макс. нагрузка на стол: 100 kg
Количество T‑образных пазов на столе: 3
T‑паз стол (шир. x шаг): 14 mm x 63 mm
T‑паз основание (кол-во): 2
T‑паз основание (шир. x шаг): 14 mm x 200 mm
Ход пиноли: 120 mm
Глубина горла: 278 mm
Диаметр колонны: 115 mm
Расстояние от носка шпинделя до поверхности стола: 600 mm
Расстояние от носка шпинделя до основания: 1,180 mm
Сверлильная способность в стали (ST37): 40 mm
Угол поворота головки: ±45°
Возможность нарезки резьбы в стали (ST37): M16

Ходы
Ход по X: 500 mm
Ход по Y: 190 mm
Ход по Z1 / Z2: 530 mm

Головка шпинделя
Диапазон скоростей: 75 1/min - 3.200 1/min
Крепление шпинделя: MK 4 (DIN 228)

Быстрая подача
Быстрая подача: 600 mm/min

Подача
Рабочая подача: 0 mm/min - 420 mm/min (X ось бесступенчато регулируется)

Мощность привода
Номинальная мощность главного двигателя: 1,5 / 1,1 kW
Номинальная мощность двигателя насоса СОЖ: 0,04 kW

Габариты и масса
Габариты (Д x Ш x В): 0,83 m x 0,76 m x 1,85 m
Масса: 390 kg

Характеристики / технические спецификации

• Модель: SBF 40 TV 1000
• Тип: Сверлильно‑фрезерный станок / универсальная фрезерно‑сверлильная машина
• Рабочая поверхность стола: 730 x 210 mm; 3 T‑паза
• Макс. нагрузка стола: 100 kg
• Ходы (X / Y / Z): 500 mm / 190 mm / 530 mm
• Ход пиноли: 120 mm; Глубина горла: 278 mm
• Диапазон частот вращения шпинделя: 75 - 3.200 1/min; Крепление шпинделя: MK4 (DIN 228)
• Сверлильная способность: 40 mm; Нарезка резьбы: M16
• Быстрая подача: 600 mm/min; Рабочая подача: 0 - 420 mm/min
• Главный двигатель: 1,5 / 1,1 kW; Насос СОЖ: 0,04 kW
• Габариты: 0,83 x 0,76 x 1,85 m; Масса: 390 kg
