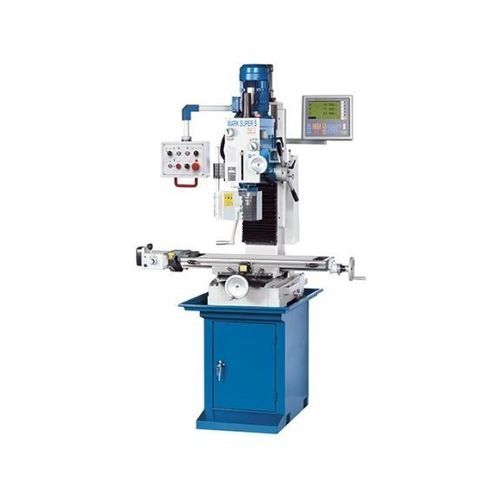

Вертикальный сверлильно-фаскосъемный станок Mark Super S

3 осидля сталис переменной скоростью

Описание
Серия Mark Super S представляет собой компактные сверлильно‑фрезерные станки с мощным приводом и широким диапазоном скоростей. Предназначены для сверления и фрезерования стали и цветных металлов; применимы в мастерских, отделах технического обслуживания, при мелкосерийном производстве и в учебных подразделениях.

Основные характеристики

• Плавная регулировка подачи по оси X
• Автоматическая подача при сверлении с цифровой индикацией глубины
• Редукторная фрезерная головка для интенсивной обработки
• Поворотная головка (±45°) для универсального применения
• Бесступенчатая регулировка оборотов шпинделя с цифровой индикацией (модель SV)

Применение

• Обработка единичных изделий и прототипов
• Мелкосерийное производство и ремонтные работы
• Учебные мастерские и техническое обучение

Стандартное оснащение

• 3‑осевой указатель положения X.Pos 3.2
• Автоматическая подача шпинделя
• Опорная рама с отделением для хранения
• Подача стола TV 1000
• Сверлильный патрон 13 мм
• Держатель инструмента
• Руководство оператора

Технические характеристики
Рабочая зона
Размеры стола: 800 мм x 240 мм
Диаметр сверления в стали: 32 мм
Фрезерование по валу: 32 мм
Подъем головки: 350 мм
Количество Т‑пазов на столе: 3; Т‑паз (ширина x шаг): 14 мм x 80 мм

Ходы
Ход по X (ручной / автоматический): 560 / 480 мм
Ход по Y: 190 мм

Вертикальная фрезерная головка
Конус шпинделя: MK4 (DIN 228)
Диаметр / ход шпиндельной втулки: 75 мм / 120 мм
Расстояние от носка шпинделя до стола: 460 мм
Вынос (throat): 258 мм
Диапазон поворота головки: ±45°
Диапазон скоростей: (12) 75–3200 об/мин

Подача
Подачи шпиндельной втулки: 0,10; 0,18; 0,26 мм/об

Мощность привода
Номинальная мощность главного двигателя: 1,5 / 1,1 кВт

Габариты и масса
Габариты (Д x Ш x В): 1,25 м x 0,95 м x 2,13 м
Масса: 380 кг

Техническое резюме

• Модель: Mark Super S (опция SV — бесступенчатое управление скоростью)
• Тип: сверлильно‑фрезерный станок для стали и цветных металлов
• Стол: 800 x 240 мм
• Диаметр сверления: 32 мм
• Конус шпинделя: MK4
• Ход / диаметр шпиндельной втулки: 120 мм / 75 мм
• Число ступеней скорости: 12 (75–3200 об/мин)
