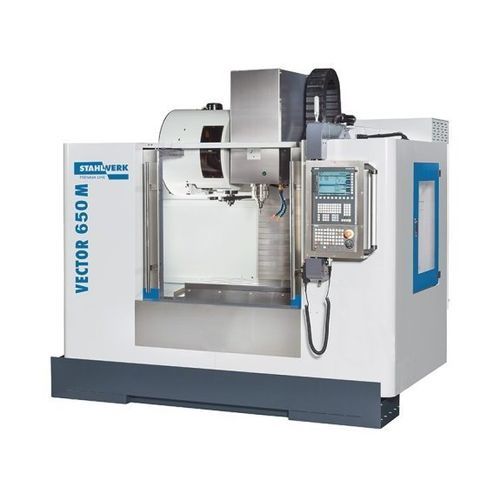

Обрабатывающий центр ЧПУ 3 оси VECTOR 650 M Si

вертикальныйсо стойкой24 инструмента

Обзор
VECTOR 650 M SI — компактный вертикальный обрабатывающий центр, предварительно сконфигурированный для многосменного производства и задач высокой точности. Каркас оптимизирован методом FEM, станина из Meehanite и дельта‑образная конструкция колонны обеспечивают повышенную жесткость и термостабильность. Высококачественные компоненты и роликовые направляющие гарантируют надежную работу в производственной среде.

Основные преимущества

• Y‑образная колонна из Meehanite для максимальной жесткости
• Внутреннее охлаждение через шпиндель 30 бар для оптимального удаления стружки
• Разработан для непрерывной многосменной работы
• Широкие возможности кастомизации и автоматизации
• Стандартная гарантия 2 года

Рабочая зона
Размеры стола: 800 мм x 550 мм
Допустимая нагрузка на стол: 600 кг
Расстояние от торца шпинделя до поверхности стола: 150 мм – 700 мм
Расстояние центр шпинделя — колонна: 619 мм

Ходы
Ход по оси X: 650 мм
Ход по оси Y: 550 мм
Ход по оси Z: 550 мм
Направляющие: Roller

Главный шпиндель
Скорость шпинделя: 10 000 1/min
Крепление шпинделя: SK 40 ISO 7388-1 (DIN 69871)
Постоянный крутящий момент: 57 Nm
Подшипники шпинделя: 7012 x 4
Привод шпинделя: ременной (Riemenantrieb)

Быстрые перемещения
Быстрый ход X/Y: 36 000 мм/мин
Быстрый ход Z: 15 000 мм/мин

Подача
Рабочая подача: 10 000 мм/мин

Сменщик инструментов
Тип магазина: двухрычажный (Doppelarm)
Количество позиций: 24 шт.
Выбор инструмента: Memory random
Размер инструмента Ø x L (макс.): 80 мм x 300 мм
Макс. вес инструмента: 7 кг
Время смены инструмент/инструмент: 1,8 с
Время смены при переходе шпиндель/шпиндель: 3,9 с

Точности
Повторяемость: ± 0,003 / ± 0.00012" mm
Точность позиционирования: ± 0,005 / 0.0002" mm

Электропривод
Главный привод, непрерывная нагрузка: 9 kW
Общая потребляемая мощность: 20 kVA
Напряжение / Частота: 400 V / 50 Hz

Габариты и масса
Габариты (Д x Ш x В): 2,42 m x 2,20 m x 2,70 m
Масса: 4 000 kg

ЧПУ и ПО
Стандартная система: Siemens Sinumerik 828D (опционально обновляемая). Основные функции: ShopMill, ProgramGUIDE, SINUMERIK MDynamics с Advanced Surface, 4‑осевая одновременная интерполяция, DXF‑ридер, обширные технологические циклы, измерительные циклы и анимированные подсказки для программирования.

характеристики / технические спецификации

• Модель: VECTOR 650 M SI
• Категория: вертикальный CNC‑центр C‑frame
• Стол: 800 x 550 мм, грузоподъемность 600 кг
• Ходы: 650 / 550 / 550 мм
• Шпиндель: SK40, 10 000 1/min, 57 Nm
• Сменщик инструментов: двухрычажный, 24 позиции
• Мощность шпинделя: 9 kW; общая мощность: 20 kVA
• Габариты: 2,42 × 2,20 × 2,70 м; масса: 4 000 кг
