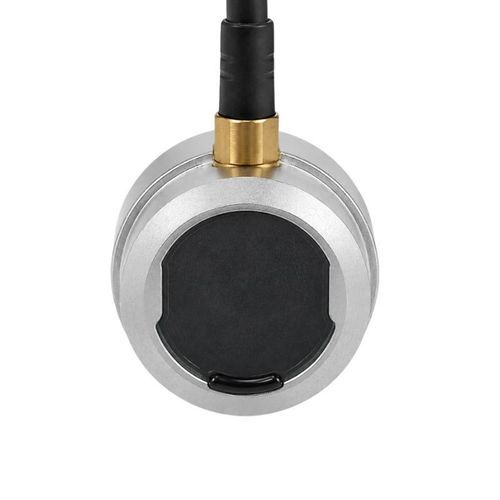

Ультразвуковой передатчик уровня BBDM-1MR2Mдля масладля жидкостейдля коррозионной жидкости
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Технология
- ультразвуковой
- Среда
- для жидкостей, для коррозионной жидкости, для масла, для топлива
- Применение
- для бака, для резервуара, для коррозионной среды, для топливного бака
- Другие характеристики
- неинтрузивный, IP68
- Диапазон уровня
МАКС.: 2 m
(6'06" )МИН.: 0,03 m
(0'01" )- Давление процесса
МАКС.: 10 bar
(145,04 psi)МИН.: 0 bar
(0 psi)- Температура процесса
МАКС.: 80 °C
(176 °F)МИН.: -40 °C
(-40 °F)
Описание
Определение уровня жидкости через стенку резервуара
BBDM-1MR2M — внешне устанавливаемый ультразвуковой преобразователь для определения уровня жидкости без размещения измерительного элемента внутри резервуара. При центральной частоте 1 МГц и номинальном диапазоне 0,03–2 м он может применяться для топливных и масляных баков, герметичных сосудов, баков транспортных средств и техники, а также для определения через стенку коррозионно-активных жидкостей. Внешняя установка может изолировать преобразователь от жидкости, но ультразвуковой путь должен проходить через стенку резервуара. Материал стенки, её толщина, состояние поверхности и акустическое сопряжение являются основными критериями выбора.
Технические характеристики
Параметр — Спецификация
Модель — BBDM-1MR2M
Центральная частота — 1 МГц +/-5%
Рекомендуемый диапазон — 0,03-2 m
Минимальное сопротивление — 60 Ом +/-20%
Емкость — 1 500 пФ +/-20% при 1 кГц
Рабочее напряжение — пиковое напряжение ниже 300 Vpp
Рабочая температура — -40 до +80 °C
Давление — до 10 kgf или 1 MPa
Характеристика пучка — угол полувозд. мощности -3 dB: 3,3° +/-10%
Материал корпуса — алюминиевый сплав 2A12
Степень защиты — IP68
Вес — 240 г +/-5%
Длина кабеля — 5 m + 1 m
Сопряжение и совместимость с сосудами
Полувоздушный угол 3,3° задаёт узкое акустическое поле, но надёжная передача через стенку также зависит от слоя сопряжения и конструкции сосуда. Покрытия, кривизна, сварные швы, отложения или воздушный зазор на контактной поверхности могут ослаблять сигнал.
Характеристики / технические спецификации
BBDM-1MR2M — внешне устанавливаемый ультразвуковой преобразователь для определения уровня жидкости без размещения измерительного элемента внутри резервуара. При центральной частоте 1 МГц и номинальном диапазоне 0,03–2 м он может применяться для топливных и масляных баков, герметичных сосудов, баков транспортных средств и техники, а также для определения через стенку коррозионно-активных жидкостей. Внешняя установка может изолировать преобразователь от жидкости, но ультразвуковой путь должен проходить через стенку резервуара. Материал стенки, её толщина, состояние поверхности и акустическое сопряжение являются основными критериями выбора.
Технические характеристики
Параметр — Спецификация
Модель — BBDM-1MR2M
Центральная частота — 1 МГц +/-5%
Рекомендуемый диапазон — 0,03-2 m
Минимальное сопротивление — 60 Ом +/-20%
Емкость — 1 500 пФ +/-20% при 1 кГц
Рабочее напряжение — пиковое напряжение ниже 300 Vpp
Рабочая температура — -40 до +80 °C
Давление — до 10 kgf или 1 MPa
Характеристика пучка — угол полувозд. мощности -3 dB: 3,3° +/-10%
Материал корпуса — алюминиевый сплав 2A12
Степень защиты — IP68
Вес — 240 г +/-5%
Длина кабеля — 5 m + 1 m
Сопряжение и совместимость с сосудами
Полувоздушный угол 3,3° задаёт узкое акустическое поле, но надёжная передача через стенку также зависит от слоя сопряжения и конструкции сосуда. Покрытия, кривизна, сварные швы, отложения или воздушный зазор на контактной поверхности могут ослаблять сигнал.
Характеристики / технические спецификации
- Модель: BBDM-1MR2M
- Центральная частота: 1 МГц +/-5%
- Рекомендуемый диапазон: 0,03-2 m
- Минимальное сопротивление: 60 Ом +/-20%
- Емкость: 1 500 пФ +/-20% при 1 кГц
- Рабочее напряжение: пиковое напряжение ниже 300 Vpp
- Рабочая температура: -40 до +80 °C
- Давление: до 10 kgf или 1 MPa
- Характеристика пучка: угол полувозд. мощности -3 dB: 3,3° +/-10%
- Материал корпуса: алюминиевый сплав 2A12
- Степень защиты: IP68
- Вес: 240 г +/-5%
- Длина кабеля: 5 m + 1 m
