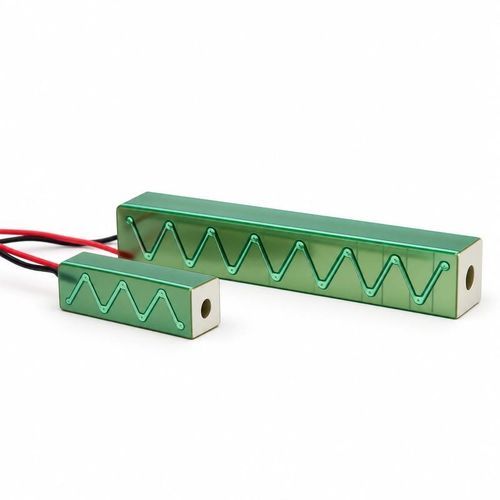

Линейный пьезоэлектрический привод BBPXMS-PH

ультразвуковой101 V...300 Vмногослойный

Обзор продукта
BBPXMS-PH — квадратный многослойный пьезоэлектрический стек-исполнитель с центральным отверстием. Многослойные керамические пластинки осево складываются и склеиваются эпоксидной смолой для получения управляемых осевых микроперемещений, применимых для прецизионного позиционирования и динамического привода в промышленных системах.

Конструкция и варианты

• Боковая изоляция из керамики с обмоткой лентой Kapton®; стандартные выводы длиной около 75 мм.
• Керамические торцевые крышки доступны в плоском или полусферическом исполнении в зависимости от геометрии контакта.
• Размеры, напряжение управления и покрытие поверхности могут быть адаптированы под требования применения.

Доступные спецификации
150 V | 5,0 × 5,0 × 9,0 mm; Ø2 mm отверстие | 0,56 µF | 140 kHz | 7,0 µm | 114 N
150 V | 5,0 × 5,0 × 25,0 mm; Ø2 mm отверстие | 1,3 µF | 52 kHz | 20,0 µm | 40,0 N
150 V | 5,0 × 5,0 × 50,0 mm; Ø2 mm отверстие | 2,7 µF | 26 kHz | 40,0 µm | 20,0 N
150 V | 7,0 × 7,0 × 45,0 mm; Ø3 mm отверстие | 5,5 µF | 30 kHz | 40,0 µm | 40,0 N

Применение и выбор

• Каждая строка соответствует одной конфигурации; выбирайте напряжение, перемещение, частоту и силу совместно.
• Фактическое перемещение зависит от напряжения управления, преднагрузки и монтажа. Избегайте ударов, изгиба и сосредоточенных напряжений при сборке.
• Для использования в вакууме или специальных средах подтвердите пригодность выводов, склеивания и инкапсуляции.
• Нагружение применять вдоль оси, избегая эксцентричных нагрузок и срезающих сил; подберите торцевую крышку под схему контактов.

Технические характеристики

• Модель: BBPXMS-PH
• Тип продукта: Квадратный многослойный пьезоэлектрический стек-исполнитель с центральным отверстием
• Конструкция стека: Многослойные керамические пластины, осевое складывание и склейка эпоксидом
• Боковая изоляция: Керамическая боковая изоляция с обмоткой Kapton®
• Стандартная длина выводов: Около 75 мм
• Торцевые крышки: Плоские или полусферические варианты
• Варианты настройки: Размеры, напряжение управления и покрытие поверхности настраиваются
• Допуск емкости: ±15%
• Допуск номинального перемещения: ±15%
• Конфигурация A: 150 V — 5,0 × 5,0 × 9,0 mm; Ø2 mm отверстие; 0,56 µF; 140 kHz; 7,0 µm; 114 N
• Конфигурация B: 150 V — 5,0 × 5,0 × 25,0 mm; Ø2 mm отверстие; 1,3 µF; 52 kHz; 20,0 µm; 40,0 N
• Конфигурация C: 150 V — 5,0 × 5,0 × 50,0 mm; Ø2 mm отверстие; 2,7 µF; 26 kHz; 40,0 µm; 20,0 N
• Конфигурация D: 150 V — 7,0 × 7,0 × 45,0 mm; Ø3 mm отверстие; 5,5 µF; 30 kHz; 40,0 µm; 40,0 N
• Рекомендации по выбору: При выборе указывайте размеры, напряжение управления, требуемое перемещение, нагрузку, рабочую частоту, монтаж и условия эксплуатации.
