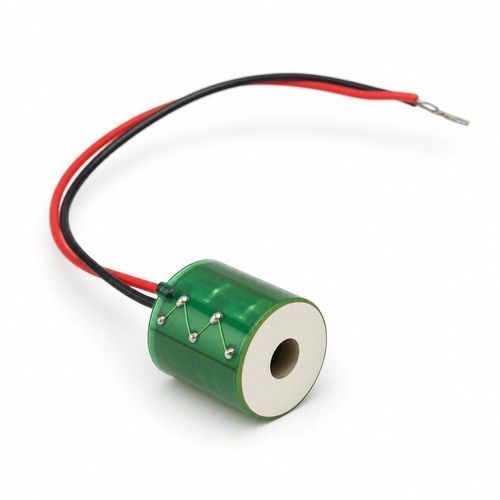

Линейный пьезоэлектрический привод BBPXMS-RG

101 V...300 Vмногослойныйиз керамики

Обзор продукта
BBPXMS-RG использует многослойные керамические пластинки, уложенные по оси и склеенные эпоксидным клеем, для создания осевых микродвижений.

Конструкция и варианты

• Боковая керамическая изоляция и обмотка лентой Kapton®; стандартные выводы имеют длину примерно 75 мм.
• Керамические торцевые крышки доступны в плоском или полукупольном исполнении.
• Размеры, рабочее напряжение и покрытие поверхности можно настроить.

Доступные характеристики

• 150 V — 6.0 × 2.5 × 13.0 mm — 725 nF — 100 kHz — Номинальное перемещение 9.5 µm — Макс. генерируемая сила 930 N
• 150 V — 8.3 × 3.0 × 9.0 mm — 2000 nF — 127 kHz — Номинальное перемещение 9.0 µm — Макс. генеруемая сила 1800 N
• 150 V — 15.0 × 9.0 × 13.5 mm — 8400 nF — 70 kHz — Номинальное перемещение 15 µm — Макс. генерируемая сила 4520 N

Применение и выбор

• Каждая строка соответствует одной конфигурации. Выбирайте напряжение, перемещение, частоту и силу в комплексе.
• Фактическое перемещение зависит от рабочего напряжения, нагрузки и монтажа. Избегайте ударов, изгиба и концентрации напряжений при сборке.
• Для работы в вакууме или в специальных условиях подтвердите пригодность выводов, склеивания и инкапсуляции.
• Приложение нагрузок должно быть осевым; избегайте эксцентричных нагрузок и сдвиговых сил. Подбирайте торцевую крышку в соответствии с расположением контактов.

Технические характеристики / спецификации

• Model: BBPXMS-RG
• Конструкция: многослойные керамические пластинки, уложенные по оси, склеенные эпоксидом
• Изоляция/обмотка: боковая керамическая изоляция; обмотка лентой Kapton®
• Стандартная длина выводов: примерно 75 mm
• Варианты торцевых крышек: плоские или полукупольные керамические крышки
• Настройка: размеры, рабочее напряжение и покрытие поверхности настраиваемы
• Доступные конфигурации:
• 150 V — 6.0 × 2.5 × 13.0 mm — 725 nF — 100 kHz — Номинальное перемещение 9.5 µm — Макс. генерируемая сила 930 N
• 150 V — 8.3 × 3.0 × 9.0 mm — 2000 nF — 127 kHz — Номинальное перемещение 9.0 µm — Макс. генерируемая сила 1800 N
• 150 V — 15.0 × 9.0 × 13.5 mm — 8400 nF — 70 kHz — Номинальное перемещение 15 µm — Макс. генерируемая сила 4520 N
• Примечания по выбору: при заказе указывайте размеры, рабочее напряжение, требуемое перемещение, нагрузку, рабочую частоту, способ крепления и условия эксплуатации
