Линейный пьезоэлектрический привод BBPXST-PH101 V...300 Vмногослойный
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Движение
- линейный
- Напряжение
- 101 V...300 V
- Другие характеристики
- многослойный
- Ход
МАКС.: 0,003 mm
(0 in)МИН.: 0,002 mm
(0 in)- Сила
МАКС.: 1,6 kN
МИН.: 0,8 kN
Описание
Обзор продукта

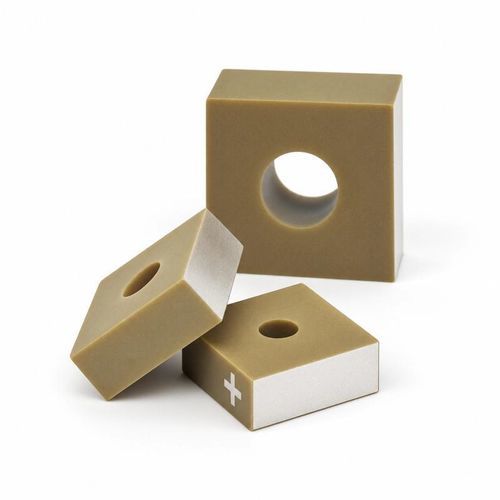

BBPXST-PH — многослойный пьезоэлектрический привoд, использующий чередующиеся керамические слои и внутренние электроды для создания осевых микродвижений при подаче управляющего напряжения. Квадратный корпус с центральным отверстием для механической интеграции.
Конструкция и варианты
Доступные характеристики
150 V | 5.0 × 5.0 × 2.0 mm; Ø2 mm отверстие | 160 nF | 610 kHz | 1.8 µm | 800 N
150 V | 5.0 × 5.0 × 3.0 mm; Ø2 mm отверстие | 180 nF | 580 kHz | 3.0 µm | 800 N
150 V | 7.0 × 7.0 × 2.0 mm; Ø2 mm отверстие | 320 nF | 530 kHz | 2.0 µm | 1600 N
150 V | 7.0 × 7.0 × 3.0 mm; Ø3 mm отверстие | 440 nF | 430 kHz | 3.0 µm | 1600 N
Применение и выбор
Характеристики / технические спецификации
BBPXST-PH — многослойный пьезоэлектрический привoд, использующий чередующиеся керамические слои и внутренние электроды для создания осевых микродвижений при подаче управляющего напряжения. Квадратный корпус с центральным отверстием для механической интеграции.
Конструкция и варианты
- Боковые терминальные электроды соединяют внутренние электроды; остальные стороны керамически изолированы.
- Крест на боковой части указывает положительную полярность.
- Размеры и управляющее напряжение могут быть адаптированы под требования приложения.
Доступные характеристики
150 V | 5.0 × 5.0 × 2.0 mm; Ø2 mm отверстие | 160 nF | 610 kHz | 1.8 µm | 800 N
150 V | 5.0 × 5.0 × 3.0 mm; Ø2 mm отверстие | 180 nF | 580 kHz | 3.0 µm | 800 N
150 V | 7.0 × 7.0 × 2.0 mm; Ø2 mm отверстие | 320 nF | 530 kHz | 2.0 µm | 1600 N
150 V | 7.0 × 7.0 × 3.0 mm; Ø3 mm отверстие | 440 nF | 430 kHz | 3.0 µm | 1600 N
Применение и выбор
- Каждая строка соответствует одной конфигурации. Выбирайте одновременно напряжение, номинальное смещение, рабочую частоту и требуемую силу.
- Фактическое смещение зависит от напряжения, нагрузки и условий монтажа. Избегайте ударов, изгиба и концентрации напряжений при сборке.
- Для вакуума или специальных сред уточняйте пригодность выводов, склеивания и инкапсуляции.
Характеристики / технические спецификации
- Model: BBPXST-PH
- Конструкция: Многослойная керамика с чередующимися слоями и внутренними электродами; боковые терминальные электроды; керамическая изоляция остальных сторон
- Полярность: Крест на боковой стороне указывает положительную полярность
- Кастомизация: Размеры и напряжение могут быть настроены
- Конфигурации (Напряжение / Размеры; отверстие / Ёмкость / Частота / Номинальное смещение / Максимальная создаваемая сила):
- 150 V / 5.0 × 5.0 × 2.0 mm; Ø2 mm / 160 nF / 610 kHz / 1.8 µm / 800 N
- 150 V / 5.0 × 5.0 × 3.0 mm; Ø2 mm / 180 nF / 580 kHz / 3.0 µm / 800 N
- 150 V / 7.0 × 7.0 × 2.0 mm; Ø2 mm / 320 nF / 530 kHz / 2.0 µm / 1600 N
- 150 V / 7.0 × 7.0 × 3.0 mm; Ø3 mm / 440 nF / 430 kHz / 3.0 µm / 1600 N
