Ультразвуковой преобразователь с пластиной BBUAF

погружнойвысокочастотный

Обзор продукта
BBUAF — ультразвуковая система против обрастания для судов и офшорных сооружений. В комплект входят четырёхканальный блок управления, ультразвуковые преобразователи (плоские и для труб), соединительные кабели, клеевые фиксирующие кольца или адаптеры для труб и монтажные аксессуары. Система генерирует адаптивные импульсные вибрации в диапазоне 19,5–60 кГц через материал корпуса или труб, чтобы снизить начальное прикрепление водорослей, ракушек и других организмов. Предназначена для непрерывной профилактической работы и должна устанавливаться на чистую поверхность.

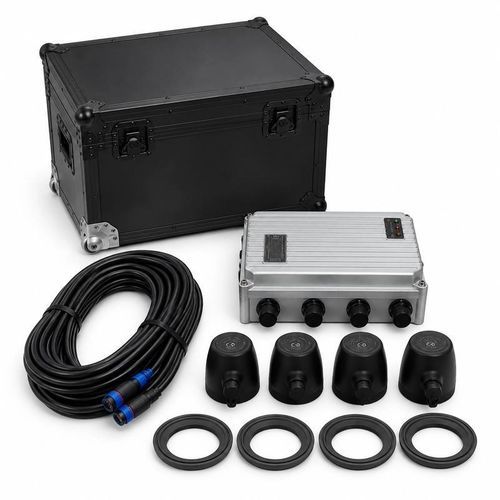

Компоненты системы

• Интеллектуальный блок управления на четыре канала
• Ультразвуковые преобразователи для плоского и трубного монтажа
• Стандартные соединительные кабели 5 м (с возможностью удлинения)
• Плоские фиксирующие кольца и монтажные скобы для труб
• Клей для установки и монтажные аксессуары
• Элементы защиты питания

Ключевые характеристики

• Адаптивный импульсный режим: 19,5–60 кГц
• Четырёхканальный блок управления, номинальная мощность 200 Вт
• Средняя мощность ≈50 Вт на преобразователь
• Ориентировочная зона покрытия до 20 м² на преобразователь (зависит от монтажа)
• Блок управления IP65 / преобразователи IP68
• Питание: AC 100–240 V или DC 12–24 V (с адаптированным модулем)
• Монтаж: клеевое крепление для плоской установки и адаптер для труб; беспробиваемая установка
• Непрерывная 24/7 профилактическая работа
• Кабели можно удлинять до 80 м

Технические характеристики

• Назначение: снижение биозарастания на корпусах, морских трубопроводах, sea chest, фильтрах и других погруженных конструкциях
• Каналы управления: 4
• Рабочая частота: 19,5–60 кГц (адаптивный импульс)
• Номинальная мощность блока: 200 Вт
• Средняя мощность на преобразователь: ≈50 Вт
• Зона покрытия на преобразователь: ≤20 м² (зависит от основания и монтажа)
• Защита блока управления: IP65
• Защита преобразователя: IP68
• Рабочее напряжение: AC 100–240 V; DC 12–24 V (с адаптированным модулем)
• Габариты блока: ≈304 × 218 × 105 мм
• Масса блока: ≈4,2 кг
• Стандартная длина кабеля: 5 м (макс. 80 м)
• Рабочая температура: -20°C до +60°C
• Совместимые материалы: стеклопластик, алюминий, сталь
• Стандартная гарантия: 1 год (исключая расходные материалы и повреждения по вине человека)

Варианты преобразователей и монтажа

• Плоский преобразователь — размеры: Φ115 × 88 мм (включая фиксирующее кольцо); установка: клеевое фиксирующее кольцо; типичное расположение: плоские участки корпуса, sea chest, плоские основания
• Преобразователь для труб — размеры: 130 × 80 × 106 мм (включая адаптерную скобу); установка: адаптер по размеру трубы; типичное расположение: морские трубы, фильтры, трубопроводы охлаждения

Принцип действия
Блок управления формирует импульсные сигналы, которые преобразователи превращают в механические вибрации, передающиеся через корпус или трубу к погружённой поверхности. Непрерывная микровибрация нарушает условия начального прикрепления организмов и помогает увеличивать интервалы между очистками. Система предназначена для профилактики; поверхности с сильным обрастанием следует очистить перед установкой. Эффективность зависит от материала основания, толщины конструкции, позиции монтажа, препятствий и количества установленных преобразователей.

Типичные применения

• Коммерческие суда, рыболовные суда, яхты и рабочие катера
• Sea chest и входы морской воды
• Охлаждающие трубопроводы и фильтры для морской воды
• Погружённые конструкции вблизи гребных винтов
• Офшорные ветряные и морские инженерные платформы
• Клетки глубоководного аквакультурного хозяйства и связанное оборудование
• Другие подводные сооружения, подверженные биозарастанию

Требования к установке

• Удалите масло, ржавчину, покрытия и существующее обрастание перед монтажом, чтобы открыть чистую поверхность
• Фиксируйте плоские преобразователи клеевыми кольцами; для трубных преобразователей выбирайте адаптер по диаметру трубы
• Установите блок управления в сухом помещении машинного отделения или оборудовании
• Прокладывайте кабели минимум в 20 см от других важных проводов и защищайте их огнестойкой гофрированной трубой
• Располагайте преобразователи не менее 30 см от крупных препятствий, таких как подшипники руля и силовые лонжероны
• Размещайте преобразователи отдельно от глубиномеров, эхолотов и других акустических приборов для снижения помех
• Избегайте установки на внешних стенках топливных и пресноводных танков и в радиусе 50 см от них

Рекомендации по обслуживанию

• Ежемесячно проверяйте индикаторы блока и соединения кабелей
• Каждые шесть месяцев инспектируйте крепление, уплотнения и предохранители преобразователей
• При ежегодном обслуживании корпуса проверяйте поверхности преобразователей и места монтажа
• Оценивайте эффективность против обрастания с учётом состояния покрытия корпуса, района эксплуатации и локального давления обрастания

Информация, необходимая для подбора

• Тип судна или офшорной установки
• Материалы корпуса и труб
• Зоны защиты и ориентировочная площадь
• Наружные диаметры морских труб и места монтажа
• Доступный источник питания и напряжение
• Длина кабеля между блоком и каждым преобразователем
• Расположение существующих глубиномеров, эхолотов или других акустических приборов
• Конструктивные чертежи или фотографии предполагаемых зон установки

Модель / Серия

• Модель/Серия: BBUAF
• Каналы управления: 4
• Рабочая частота: 19,5–60 кГц (адаптивно)
• Номинальная мощность блока: 200 Вт
• Средняя мощность на преобразователь: ≈50 Вт
• Референсная зона покрытия: ≤20 м² на преобразователь (зависит от монтажа)
• Степень защиты: блок IP65, преобразователи IP68
• Рабочее напряжение: AC 100–240 V или DC 12–24 V (с адаптированным модулем)
