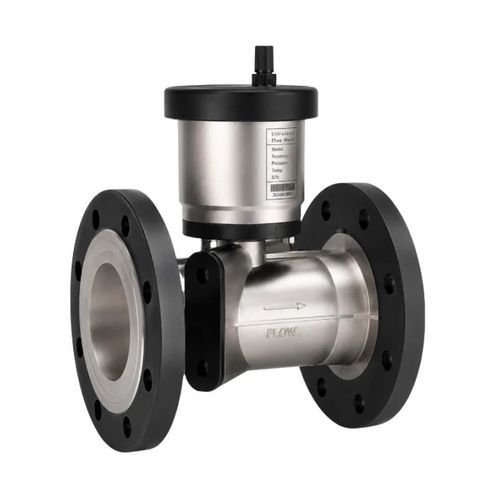

Цифровой счетчик воды BBUWM-I

ультразвуковойпромышленный

Обзор продукта BBUWM-I — это фланцевый многолучевой ультразвуковой водосчетчик, предназначенный для крупных трубопроводов и эксплуатации в сложных условиях. Его система измерения по времени прохождения не содержит механических измерительных элементов. Счетчик отображает накопленный расход, мгновенный расход, давление, направление потока и рабочий статус, а также поддерживает дистанционное считывание показаний и управление данными. Доступны размеры от DN50 до DN500. Стандартный материал корпуса — нержавеющая сталь SS304, также доступны варианты из нержавеющей стали SS316 и SS316L. К интерфейсам связи относятся RS485/Modbus, M-Bus, NB-IoT/CAT.1, импульсный выход, 4–20 мА, GPRS и BACnet. Основные характеристики

• Многолучевое ультразвуковое измерение
• Фланцевая конструкция от DN50 до DN500
• Диапазон измерения R500
• Двунаправленное измерение
• Степень защиты IP68
• Низкие потери давления
• Класс точности 2 с возможностью выбора класса 1
• Срок службы батареи до 10 лет
• Архив данных за 750 дней и 72 месяца
• Множество вариантов проводной и беспроводной связи

Технические характеристики Параметр | Характеристика Номинальный размер: от DN50 до DN500 Максимальное рабочее давление: 1,6 МПа Температурный класс: T30, T50; высокотемпературные версии T70 и T90 Класс точности: класс 2; опция класса 1 Материал: SS304; опционально SS316 или SS316L Срок службы батареи: 10 лет Степень защиты: IP68 Температура окружающей среды: от -40 до +70 °C Влажность окружающей среды: ≤100 % относительной влажности Класс потерь давления: Δp0, Δp16, Δp25 Климатический и механический класс: класс C Электромагнитная среда: E2 Чувствительность к профилю потока: U5/D3 или U0/D0 Частота измерений: адаптивная, 1–4 измерения/с Подключение: фланцевое, GB/T 9119-2010 Дисплей: 9-разрядный двухстрочный ЖК-дисплей с индикаторами состояния Выходы и коммуникация

• RS485 / Modbus-RTU
• M-Bus
• NB-IoT/CAT.1
• Импульсный выход
• 4–20 мА
• GPRS
• BACnet
• Оптический интерфейс EN 13757 со скоростью передачи 2400 бит/с

Доступны скорости передачи данных RS485 2400, 4800 и 9600 бит/с; по умолчанию установлена скорость 2400 бит/с.

Технические характеристики расхода DN | Начальный расход Qstart | Минимальный расход Q1 | Переходный расход Q2 | Постоянный расход Q3 | Расход при перегрузке Q4 | R 50: 13 л/ч | 0,08 м³/ч | 0,13 м³/ч | 40 м³/ч | 50 м³/ч | 500 65: 23 л/ч | 0,126 м³/ч | 0,20 м³/ч | 63 м³/ч | 78,75 м³/ч | 500 80: 34 л/ч | 0,126 м³/ч | 0,20 м³/ч | 63 м³/ч | 78,75 м³/ч | 500 100: 54 л/ч | 0,20 м³/ч | 0,32 м³/ч | 100 м³/ч | 125 м³/ч | 500 125: 84 л/ч | 0,32 м³/ч | 0,51 м³/ч | 160 м³/ч | 200 м³/ч | 500 150: 121 л/ч | 0,50 м³/ч | 0,80 м³/ч | 250 м³/ч | 312,5 м³/ч | 500 200: 215 л/ч | 0,80 м³/ч | 1,28 м³/ч | 400 м³/ч | 500 м³/ч | 500 250: 336 л/ч | 2,00 м³/ч | 3,20 м³/ч | 1000 м³/ч | 1250 м³/ч | 500 300: 483 л/ч | 2,00 м³/ч | 3,20 м³/ч | 1000 м³/ч | 1250 м³/ч | 500 400: 859 л/ч | 3,20 м³/ч | 5,12 м³/ч | 1600 м³/ч | 2000 м³/ч | 500 500: 1343 л/ч | 5,00 м³/ч | 8,00 м³/ч | 2500 м³/ч | 3125 м³/ч | 500 Габаритные размеры и вес DN | Д | Ш | В | Отверстия под болты | K | Давление | Вес из нержавеющей стали 50: 200 мм | 165 мм | 257 мм | 18 × 4 | 125 мм | 1,6 МПа | 9,52 кг 65: 200 мм | 177 мм | 277 мм | 18 × 4 | 145 мм | 1,6 МПа | 11,6 кг 80: 225 мм | 200 мм | 297 мм | 18 × 8 | 160 мм | 1,6 МПа | 14,1 кг 100: 250 мм | 220 мм | 314 мм | 18 × 8 | 180 мм | 1,6 МПа | 17,1 кг 150: 300 мм | 285 мм | 373 мм | 22 × 8 | 240 мм | 1,6 МПа | 26,98 кг 200: 350 мм | 340 мм | 431 мм | 22 × 8 | 295 мм | 1,6 МПа | 37,9 кг 250: 450 мм | 395 мм | 500 мм | 22 × 12 | 350 мм | 1,6 МПа | 41,7 кг 300: 500 мм | 445 мм | 552 мм | 22 × 12 | 400 мм | 1,6 МПа | 49,7 кг Хранение данных

• Последние 7 × 24 часа
• 750 суточных записей
• 72 месячных записей
• Постоянное хранение данных после отключения питания

Применимые стандарты

• GB/T 778-2018
• ISO 4064
• OIML R49
• AWWA C750-10

Технические характеристики / спецификации

• Модель: BBUWM-I
• Номинальный размер: DN50–DN500
• Принцип измерения: многолучевой ультразвуковой метод с измерением времени прохождения
• Точность: класс 2 (класс 1 — опция)
• Диапазон измерения: R500
• Максимальное рабочее давление: 1,6 МПа
• Материал корпуса: стандартный SS304; опционально SS316, SS316L
• Степень защиты: IP68
• Срок службы батареи: до 10 лет
• Температурные классы: T30, T50; версии для высоких температур T70, T90
• Дисплей: 9-разрядный двухстрочный ЖК-дисплей с индикаторами состояния
• Связь: RS485/Modbus-RTU, M-Bus, NB-IoT/CAT.1, импульсный выход, 4–20 мА, GPRS, BACnet, оптический интерфейс по стандарту EN 13757
• Регистрация данных: последние 7×24 ч, 750 записей в день, 72 записи в месяц, постоянное хранение данных после отключения питания
• Подключение: фланцевое согласно GB/T 9119-2010
